Súprava na ohrev vody 1425Wp + MPPT ECO SOLAR Boost
Kód: 2251Súvisiaci tovar
Podrobný popis
Bunky môžu byť namontované na akýkoľvek povrch, čo umožňuje neobmedzený prístup k slnečnému svetlu. Súpravy sú spoľahlivé a trvanlivé a začínajú svoju prácu s prvými lúčmi slnka. Okrem toho sú veľmi stabilné. Zachovávajú si svoje elektrické parametre a sú necitlivé na náhle zmeny intenzity osvetlenia. To je spôsobené vysoko kvalitným solárnym meničom, ktorý je presne prispôsobený každej sade. Kabeláž je dostatočne dlhá, aby spojila panely na markízach so striedačom umiestneným vo vnútri budovy.
Popis systému
Systém vyžaduje pripojenie 5 kusov typických fotovoltaických panelov s prevádzkovým napätím cca 32V alebo príslušného počtu ďalších a prijímač energie, napr. elektrokotol, podlahové vykurovanie.
Jednosmerný prúd generovaný v paneloch, ktorý nie je možné priamo privádzať do vykurovacích zariadení, je v meniči premenený na striedavý prúd, ktorý je možné už použiť na napájanie vykurovacích zariadení.
Maximálny výkon systému je 3kW, menič má prioritný výstup "1", na ktorom je vždy napätie a závislý výstup "2", ktorý sa zapne, keď nie je spotrebovaná žiadna energia na výstupe "1" a vypne sa pri opätovnom odbere energie z výstupu " 1"
Súprava obsahuje:
5x FOTOVOLTAICKÝ MODUL 285Wp
1x ECO Solar Boost MPPT-3000 3kW
2x kábel červený a čierny 4mm, 20m celkom, zakončený konektormi MC 4
Technické špecifikácie
Prevodník: ECO SOLÁRNY MENIČ NAPÄTIA Solar Boost MPPT-3000
Vstupné napätie [VDC]: 120 až 350 (VDC)
Výstupné napätie [VAC]: 120 až 350 (VAC)
Maximálny výkon: 3 kW
Funkcia MPPT: ÁNO
Pripojenie FV panelov: sériový alebo sériový paralelný
Priebeh výstupného napätia: modifikovaný sínus
Výstup VAC č. 1: Priorita
Výstup VAC č. 2: Závislý*
Podpäťová ochrana: ÁNO
Tepelná ochrana: ÁNO
Ochrana proti preťaženiu: ÁNO
Prevádzková teplota: -25 °C ~ + 55 °C
Efektivita: >94%
Chladenie: Aktívne
Napájací konektor: Skrutkovací konektor M6
Výstupná zásuvka 230V: 2 x E (s kolíkom)
Prípad: Hliník
Trieda ochrany (IP): IP21
Rozmery DxŠxV [mm]: 290x190x80
Hmotnosť [kg]: 2,4 kg
Fotovoltický modul: Fotovoltický modul 285W-P Amerisolar
Maximálny výkon Pmax 285 W
Voľnobežné napätie Voc 37,9 V
Skratový prúd Isc 9,13A
Maximálne napájacie napätie 31,7 V
Maximálna intenzita výkonu 9 A
Tolerancia výkonu 0-+5%
Efektivita 17,1%
Indikátor teplotného prúdu Isc +0,05 %/◦C
Indikátor teplotného napätia Voc -0,31 %/◦C
Indikátor teploty napájania Pmax -0,41 %/◦C
Dimenzia 1654x989x38
Váhy 18
Typ Polykryštalický
Rám Eloxovaný hliník
Výplň Vysoko transparentné tvrdené vrstvené sklo, hrúbka 3,2 mm
Ohrev vody solárnymi panelmi, ako to funguje.

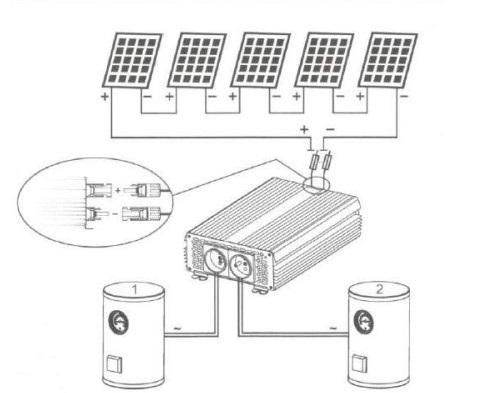

Fotovoltaický vykurovací systém je extrémne jednoducho konštruovaný a jeho ovládanie je jasné a transparentné. solárne panely, ktoré sú súčasťou sady, je zapojené do série, plus a mínus. Na konci máme dva drôty čierny mínus a červený plus. Na konci vodiča dostaneme napätie v rozsahu 210-250 V DC (varovné napätie je nebezpečné). Vodiče sú pripojené k meniču napätia aj do konektorov označených červenou a čiernou farbou. Na druhú stranu by mal byť pripojený klasický odporový elektrický prijímač, teda bežný termálny kúpeľ, vykurovací rebrík, ohrievač a pod. Elektronické zariadenia alebo motory by sa však nemali pripájať z dôvodu, že napätie z meniča je štvorcová vlna a je vhodná iba pre napájanie odporových zariadení , ako sú ohrievače.
Solárne panely generujú jednosmerné napätie, ktoré sa prenáša do meniča a priebežne sa mení na striedavé napätie rovnakého napätia. Potom je odoslaná do prijímačov. To je genéza fungovania systému. Nie sú potrebné žiadne dodatočné úpravy alebo optimalizácia chodu systému.
Dva výstupy 230V a dve priority.
Ponúkaný vykurovací systém má dva výstupy 230V. Prvý výstup s prioritou sa používa na pripojenie hlavného ohrievača, napr. ohrievačov vody. Druhý výstup je neaktívny a zopne sa iba pri vypnutých prijímačoch na výstupe 1, takže pri ohriatí vody v termálnom kúpeli prestane ohrievač odoberať energiu a tým sa aktivuje výstup 2 na meniči. Vstup č. 2 je možné pripojiť k ďalším typom prijímačov, napr. podlahovému vykurovaniu v kúpeľni alebo vykurovaciemu rebríku.
Ako nainštalovať solárne panely.
Solárne panely sa inštalujú pomocou priloženej sady určenej pre šikmú strechu. Je prispôsobený takmer každému typu strechy a podľa potreby si môžete vybrať z 3 montážnych systémov (opis nad modrou schémou). Vďaka nasadenému montážnemu systému dokážeme solárne panely pevne upevniť k streche do tej miery, že ani intenzívna búrka panely nerozbije. Pri montáži by sme mali využiť pomoc šnúrky a dbať na to, aby montážny systém bol upevnený rovno a panely rovnomerne priľnuli k montážnym profilom. V opačnom prípade môže dôjsť k pnutiu, ktoré povedie k prasknutiu solárnych panelov.
Čo sa stane, keď je voda v nádrži už ohriata. ?
Solárne panely našťastie nefungujú ako solárne kolektory. Pokiaľ sa odpoja všetky spotrebiče tepla a solárne panely zostanú nezaťažené, nič sa nedeje. Pokiaľ nie je žiadny prúd, žiadny prúd netečie. Rovnako ako v elektrickej zásuvke tam napätie je a čaká, až potečie, až keď pripojíme prijímač. Vďaka tomu sa nemusíme báť, že sa voda v zásobníku vyvarí alebo sa prehreje glykol.
Funguje systém aj v zime a pri zatiahnutej oblohe?
Ponúkaný set na ohrev vody je vybavený meničom so systémom MPPT, teda so sledovaním výkonového bodu. Striedač 50x za sekundu kontroluje, kde je momentálne najvyššie napätie a prúd, vďaka čomu optimalizuje prevádzku solárnych panelov. Vďaka použitiu takého systému je možné nabíjať aj v tieni alebo polotieni s účinnosťou až 25 % celého systému. Systém nebude poskytovať plný výkon ohrievači, ale stále bude ohrievať vodu, ale v menšej miere, než je nominálna. Oproti solárnym kolektorom, ktoré prestávajú fungovať v septembri, ide o veľmi veľký technologický pokrok.
Čo sa stane v prípade výpadku prúdu.
Náš systém ohrevu teplej vody je úplne energeticky nezávislý. Na správnu funkciu nepotrebuje žiadne napájanie. Všetka energia na prevádzku a ovládanie meniča napätia je odoberaná zo solárnych panelov. Je tak komfortné, že sa v prípade výpadku prúdu nemusíme starať o núdzové napájanie pomocou drahých záložných systémov UPS.
Dodatočné parametre
Kategória: | Sady na ohrev vody v kotloch SOLAR BOOST |
---|---|
Záruka: | 2 roky |
Hmotnosť: | 100 kg |
