Sledovač stavu BMV 700

Pre BMV sledovače platí predĺžená záruka 5 rokov.

Sledovač BMV-700 je nový vysoko presný systém monitorovania stavu batérie.

Prečo sledovať prevádzkové stavy batérie? Pre ho dlhšiu životnosť! Podrobné sledovanie batérie nám umožňuje odhaliť prípadné operačné nedostatky so zabezpečením rýchlej nápravy na podporu dlhej životnosti batérie. Jednoduché nastavenie kapacity akumulátora (výrobné nastavenie na 200 Ah). Autodetekcia napätia 12, 24, 36, 48, 60, 120, 144 a 288 V. Pravidelná automatická kalibrácia prístroja pre spoľahlivé uvádzanie meraných údajov (možno vykonávať aj manuálne). Verzia BMV 700H je určená pre systémy s vysokým prevádzkovým napätím (70 - 350 V DC), verzia BMV702 je určená na sledovanie dvoch akumulátorov alebo sledovanie teploty batérie alebo xxx. Sledovač je vhodný aj pre Li-on batérie.

Základné zobrazované hodnoty:
- aktuálne napätie (V) batérie
- aktuálne prúd (A), ktoré ide do (kladnej hodnoty) ) ) - nabíjanie) alebo von (záporné hodnoty - vybíjanie) z&batérie

- aktuálny výkon (W), ktoré ide do (kladné hodnoty - nabíjanie) alebo von (záporné hodnoty - vybíjanie) z batérie ( násobok napätia a prúdu)
- celková suma odobranej energie z batérie na napájanie spotrebičov v ampérhodinách (Ah)

- aktuálna míra nabitia batérie v percentách
- předpokládaná (sofistikovane prepočítaná) dĺžka doby v  ;hodinách do 50% vybitia batérie pri danej spotrebe energie



Technické parametre :
  - napájacie napätie 6,5 - 95 V DC

  - spotreba energie pri nepodsvetlenom displeji a vypnutom relé:  4 mA (12 V) a 3 mA (24 V)

  - spotreba energie pri nepodsvetlenom displeji a zopnutom relé:  15 mA (12 V) a 8 mA (24 V)

  - pracovné napätie: 12, 24 a 48 V (autodetekcia)

  - maximálna veľkosť prúdu prechádzajúca bočníkom: -500 až +500 A (vybíjanie a nabíjanie batérie)

  - maximálna odchýlka pri odčítaní napätia ±0,01 A pri napätí 0 – 100 V
  - maximálna odchýlka pri odčítaní prúdu ±0,01 A s 500 A bočníkom

  - maximálna odchýlka pri odčítaní kapacity ±0,1 Ah pri kapacitách batérie 0 – 100 Ah

  - maximálna odchýlka pri odčítaní kapacity ±1 Ah pri kapacitách batérie 100 – 9999 Ah

  - maximálna odchýlka pri odčítaní stavu nabitia ±0,1%

  - maximálna odchýlka pri odhade zostávajúceho času  ±1 hod (v rozsahu 1-240 hod)

  - maximálna odchýlka pri odčítaní výkonu ±1 W pri rozsahu od - 100 W do 1 kW

  - pre celkovú kapacitu akumulátorov 20 - 9999 Ah
  - rozsah pracovnej teploty -20 až + 50 °C
  - kruhový priemer vlastného sledovača: 63 mm

  - štvorcová veľkosť krytky vlastného sledovača: 69 x 69 mm

  - hĺbka vlastného sledovača: 31 mm

  - spínané relé: 60V/1 A maximálne

  - hmotnosť vlastného sledovača: 70 g

  - hmotnosť bočníka: 315 g

  - prípojné skrutky bočníka: M10
  - materiál: plast

Sledovač ukladá vybrané historické údaje a dosiahnuté medzné hodnoty:
- najhlbšie dosiahnuté vybitie akumulátora
- miera posledného vybitia akumulátora
- počet prebehnutých vybíjacích/nabíjacích cyklov akumulátora
- priemerná hodnota vybitia akumulátora
- počet plných vybití akumulátora
- maximálne dosiahnuté napätie akumulátora
- minimálne dosiahnuté napätie akumulátora
- počet dní od posledného plného nabitia akumulátora

Dodávka sledovača BMV-700 obsahuje (viď obrázok nižšie):

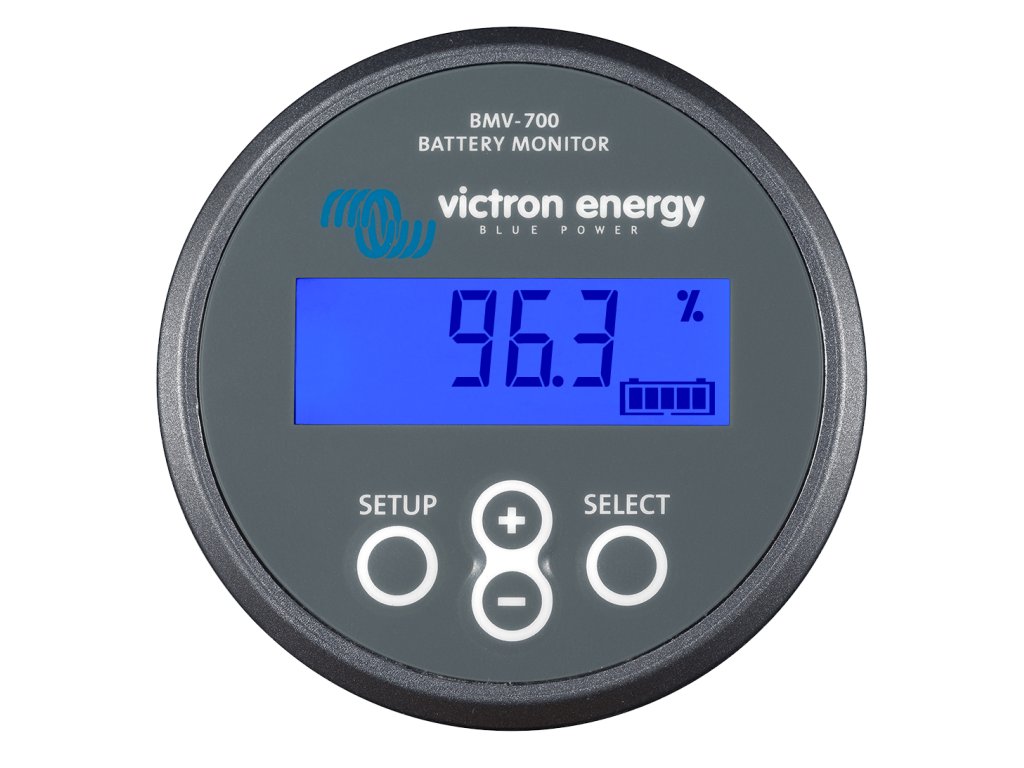

- vlastný sledovač s podsvieteným digitálnym displejom a ovládacími prvkami
- plastová krytka sledovača s rozmermi 69 x 69 mm
- bočník 500A/50mV konštruovaný na maximálny prúd 500 A (inštaluje sa na záporný kábel batérie)
- 10 metrov dlhý komunikačný a napájací UTP kábel RJ12 (prepojenie vlastného sledovača s bočníkom)
- 2 metre dlhý inštalačný kábel s poistkou na napojenie na kladný kábel.





Sledovač vykonáva sofistikované sledovanie dodávanej a odoberanej energie spoločne so zohľadnením nastaviteľnej hodnoty Peukertovho exponentu (čím väčší je odber energie, tým relatívne klesá množstvo dostupnej energie v batérii a naopak) a účinnosti batérie pre odhad aktuálneho množstva energie ( Ah) a miery nabitia batérie (v percentách). Pre správne zobrazovanie množstva dostupnej energie v batérii je nutné, aby všetka energia vstupujúca a odchádzajúca z batérie prechádzala bočníkom.

Vlastný sledovač je možné integrovať do steny bez nutnosti prístupu zozadu (zakrytované skrutkami).
