Súprava na ohrev vody 2800Wp + MPPT ECO SOLAR Boost

Podrobný popis

Systém pracuje so 7 solárnymi panelmi zapojenými do série. Umožňuje prevádzku a ohrev vody aj v zime , na rozdiel od klasických solárnych kolektorov. V prípade prebytočnej energie sa netreba obávať jej rozptýlenia. Solárne panely nie sú solárne kolektory a nehrozí prehriatie, vyvarenie glykolu alebo poškodenie systému. Panely môžu pracovať na plnom slnku a zároveň nevydávajú energiu, pokiaľ nie je potrebné.

Doba ohrevu vody tradičnými solárnymi kolektormi je nenávratne preč . Naše sady nepotrebujú servis, nepotrebujú glykol ani mechanické diely, sú bezporuchové a odolné. Po 25 rokoch má vykurovací systém stále 80% svojho výkonu. Môžete si ho nainštalovať sami bez toho, aby ste stratili záruku.

Ponúkaná zostava neobsahuje bojler na ohrev vody . Do systému je možné pripojiť akýkoľvek kotol s ohrievačom 1,5 kW - 2,5 kW

JA-Solar - 385WP BLACK FRAME sú tvorené z monokryštalických multi-zbernicových (multi-busbar) PERC článkov s technológiou half-cell, ktorá ponúka výhody vyššieho výkonu, efektívne fungovanie pri čiastočnom zatienení, nižšieho rizika vzniku hot spotov a tiež vyššiu toleranciu pri mechanickom zaťažení. Výrobca JA Solar patrí do skupiny Tier 1 výrobcov s najvyššou kvalitou modulov na svete. Vďaka čiernemu rámu sa tento modul perfektne hodí ako na malé inštalácie, tak aj na priemyselné objekty predovšetkým vďaka maximalizácii výkonu pri obmedzenom priestore – modul je stále v štandardnom rozmere 1,7 x 1 m.

ECO Solar Boost
MPPT 3kW

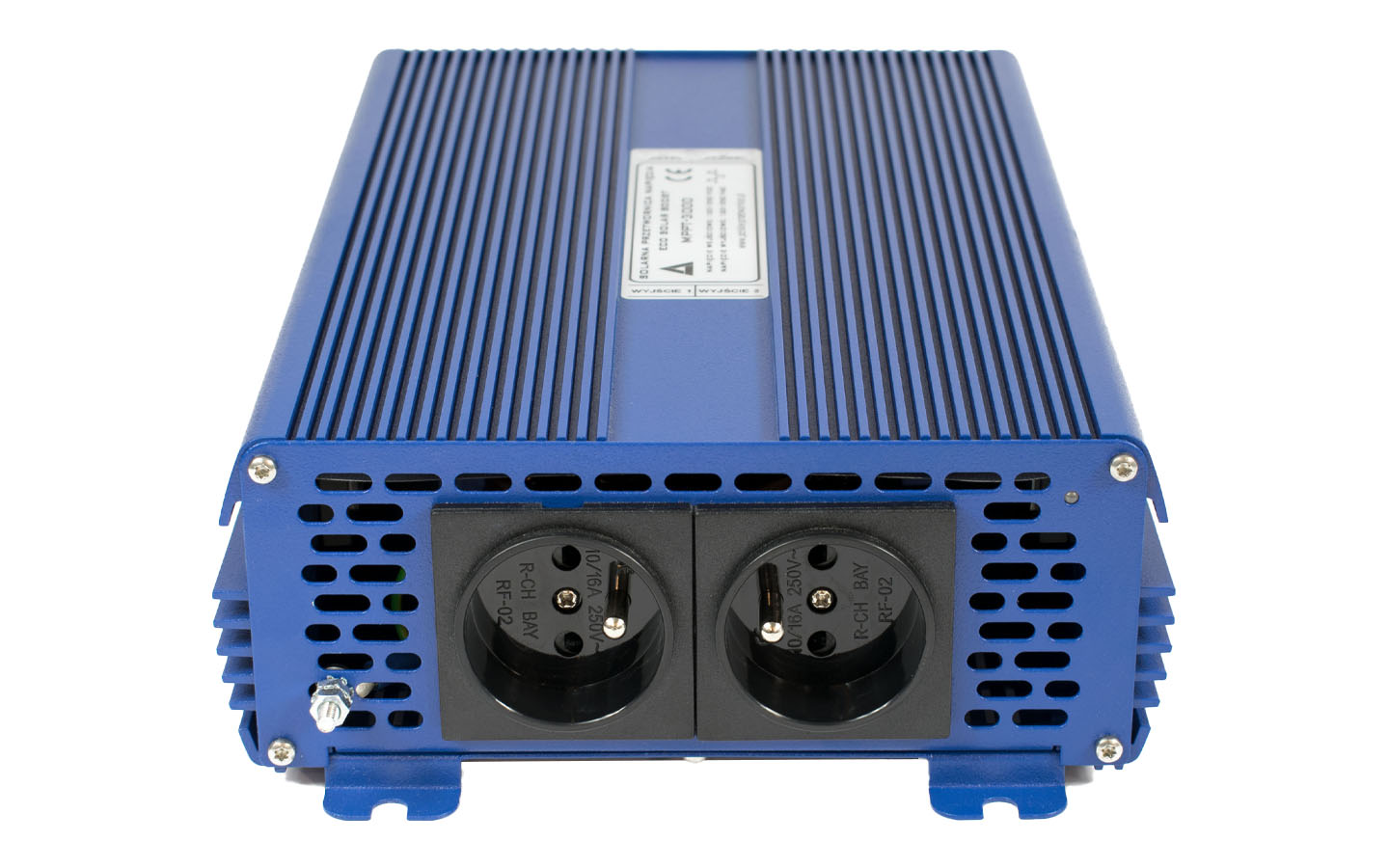

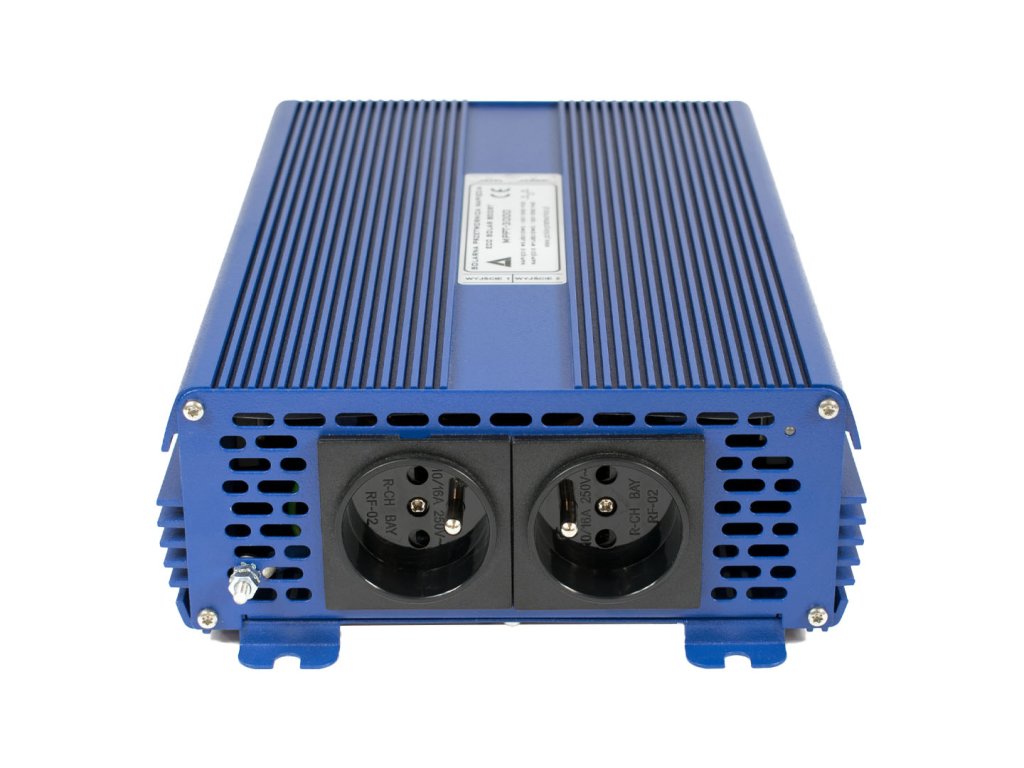

ECO Solar Boots MPPT-3000 3kW Solar Converter je prelomové zariadenie od AZO Digital, ktoré umožňuje využitie solárnej energie z fotovoltaických panelov na ohrev vody.Núdzový solárny systém so svojou hydraulikou a množstvom pohyblivých častí sa zapísal do histórie.Navrhnutý systém funguje bez batérií.K meniču stačí pripojiť príslušný počet sériovo zapojených solárnych panelov a na druhú stranu stačí priamo pripojiť teplovodný kotol alebo podlahové vykurovanie. Zariadenie prevádza privádzaný jednosmerný prúd na striedavý prúd prakticky bez strát a dodáva ho vo forme štvorcového napätia. Prevodník je vhodný pre napájanie jednoduchých vykurovacích systémov, nie je vhodný pre napájanie elektroniky.

K prevodníku pripojte 7 panelov 32V alebo 14 panelov 32V zapojených 2 x 7 do série a potom 2 sady paralelne.Na druhú stranu stačí pripojiť kotol alebo podlahové vykurovanie.

Technické údaje ECO Solar Boost MPPT

Trieda zariadenia Trieda A+

Špičkový výkon [W]3000W

Vstupné napätie FV panelov 120 - 350 V

DC AC výstupné napätie120 - 350 VDC - v závislosti od panela

MPPT power tracker Áno

Typ striedavého napätia modifikovaný sínus

AC výstupy napájania 2x1 s prednosťou

účinnosť zariadenia 94 %

Mechanické údaje

Dĺžka [mm] 290

Šírka [mm] 190

Hĺbka [mm] 80

Hmotnosť [Kg] 2.4

Každá sada obsahuje sadu konektorov MC4, ktoré umožňujú hermetické spojenie solárneho panelu s regulátorom nabíjania. Nami predávané panely sú vybavené konektormi MC4 pre jednoduché a rýchle pripojenie inštalácie. Použitie konektora MC4 zaručuje bezstratové pripojenie a možnosť v prípade potreby rýchlo odpojiť solárny panel od systému.Ak potrebujete ďalšie konektory alebo viac, môžete ich zakúpiť tu ( FV konektory )

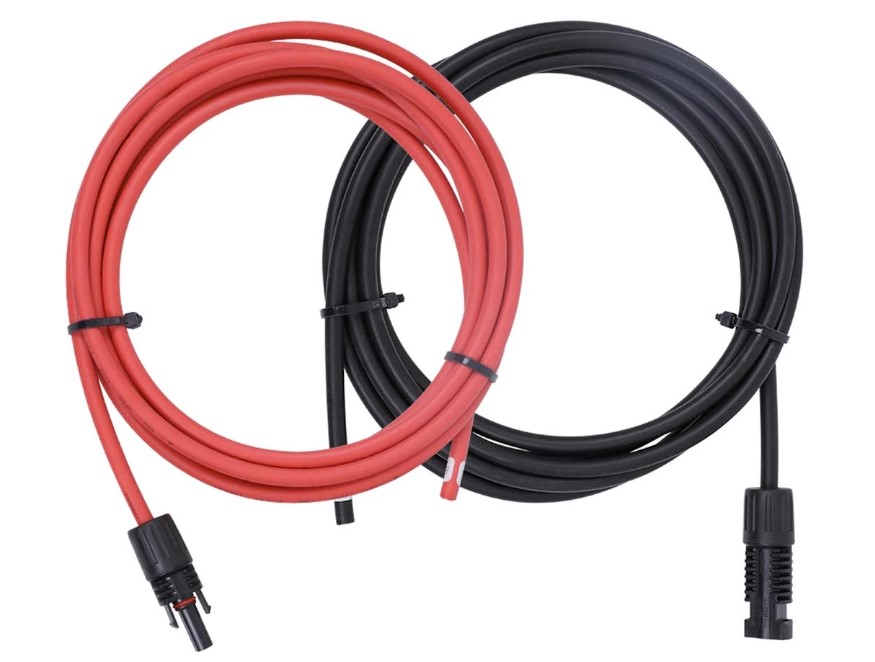

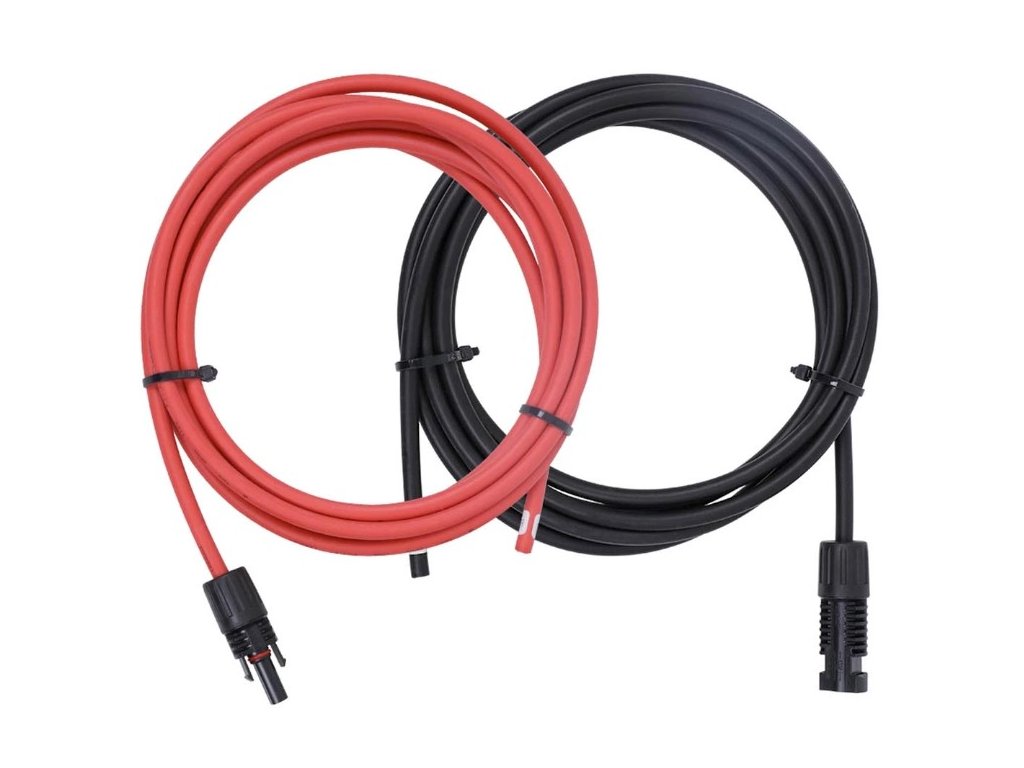

Solárny kábel
pre pripojenie inštalácie
4mm2 - 2x10m ( 20m)

Naše sady obsahujú kábel, ktorý umožňuje pripojiť solárny panel k regulátoru.Konektor MC4 je upnutý na kábli, čo umožňuje efektívne pripojenie panela k regulátoru nabíjania.U sád obsahujúcich batériu zhotovíme na druhom konci vodičov konektor pre svorky batérie.Po prestrihnutí kábla môžete vykonať spojenie z panelu s regulátorom az regulátora s batériou.

Zostavy s panelmi 5W až 50W majú kábel LGY s prierezom 2,5 mm2.Zostavy s väčšími solárnymi panely sú vybavené UV odolným solárnym káblom v dvojitej izolácii s priemerom 4 mm 2. Každá sada obsahuje 15 metrov čierneho kábla a 15 metrov červeného kábla. Kábel je možné predĺžiť zakúpením tu ( solárne káble ) podľa princípu 2 m = 1 meter červený a 1 meter čierny Spočítame zakúpený kábel a spolu so zalisovaním koncov urobíme požadovanú vzdialenosť.

Ohrev vody solárnymi panelmi, ako to funguje.

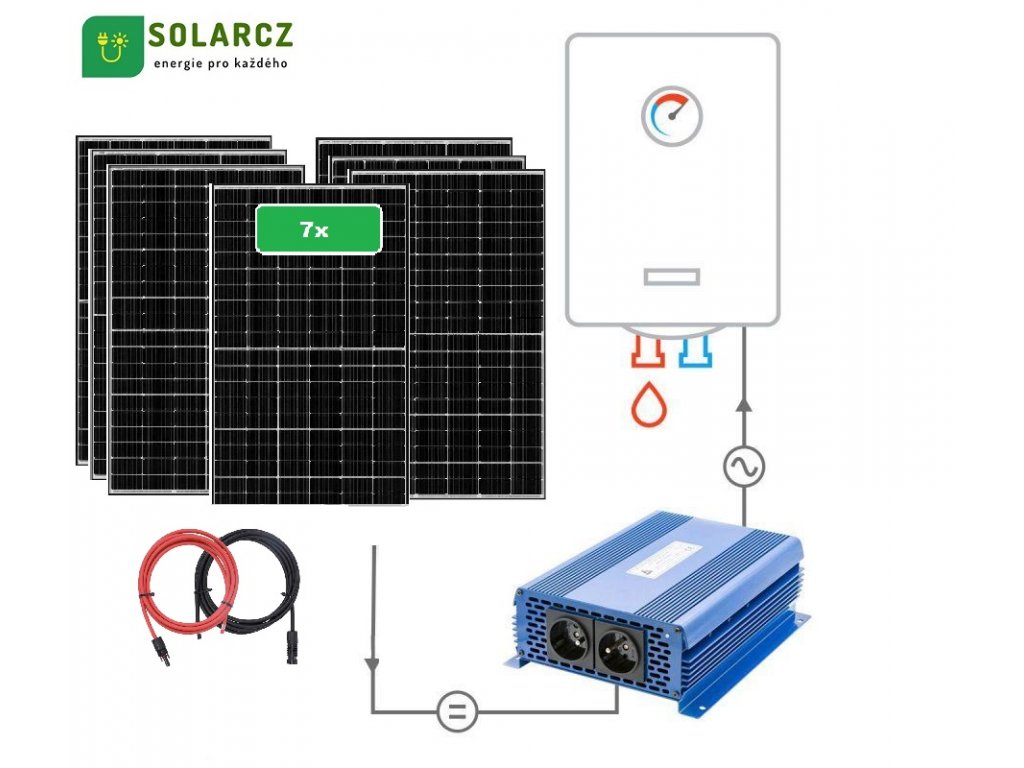

Fotovoltaický vykurovací systém je extrémne jednoducho konštruovaný a jeho ovládanie je jasné a transparentné. 7 solárnych panelov, ktoré sú súčasťou sady, je zapojených do série, plus a mínus. Na konci máme dva drôty čierny mínus a červený plus. Na konci vodiča dostaneme napätie v rozsahu 210-250 V DC (varovné napätie je nebezpečné). Vodiče sú pripojené k meniču napätia aj do konektorov označených červenou a čiernou farbou. Na druhú stranu by mal byť pripojený klasický odporový elektrický prijímač, teda bežný termálny kúpeľ, vykurovací rebrík, ohrievač a pod. Elektronické zariadenia alebo motory by sa však nemali pripájať z dôvodu, že napätie z meniča je štvorcová vlna a je vhodná iba pre napájanie odporových zariadení , ako sú ohrievače.

Solárne panely generujú jednosmerné napätie, ktoré sa prenáša do meniča a priebežne sa mení na striedavé napätie rovnakého napätia. Potom je odoslaná do prijímačov. To je genéza fungovania systému. Nie sú potrebné žiadne dodatočné úpravy alebo optimalizácia chodu systému.

Dva výstupy 230V a dve priority.

Ponúkaný vykurovací systém má dva výstupy 230V. Prvý výstup s prioritou sa používa na pripojenie hlavného ohrievača, napr. ohrievačov vody. Druhý výstup je neaktívny a zopne sa iba pri vypnutých prijímačoch na výstupe 1, takže pri ohriatí vody v termálnom kúpeli prestane ohrievač odoberať energiu a tým sa aktivuje výstup 2 na meniči. Vstup č. 2 je možné pripojiť k ďalším typom prijímačov, napr. podlahovému vykurovaniu v kúpeľni alebo vykurovaciemu rebríku.

Ako nainštalovať solárne panely.

Solárne panely sa inštalujú pomocou priloženej sady určenej pre šikmú strechu. Je prispôsobený takmer každému typu strechy a podľa potreby si môžete vybrať z 3 montážnych systémov (opis nad modrou schémou). Vďaka nasadenému montážnemu systému dokážeme solárne panely pevne upevniť k streche do tej miery, že ani intenzívna búrka panely nerozbije. Pri montáži by sme mali využiť pomoc šnúrky a dbať na to, aby montážny systém bol upevnený rovno a panely rovnomerne priľnuli k montážnym profilom. V opačnom prípade môže dôjsť k pnutiu, ktoré povedie k prasknutiu solárnych panelov. Čo sa stane, keď je voda v nádrži už ohriata. ?

Solárne panely našťastie nefungujú ako solárne kolektory. Pokiaľ sa odpoja všetky spotrebiče tepla a solárne panely zostanú nezaťažené, nič sa nedeje. Pokiaľ nie je žiadny prúd, žiadny prúd netečie. Rovnako ako v elektrickej zásuvke tam napätie je a čaká, až potečie, až keď pripojíme prijímač. Vďaka tomu sa nemusíme báť, že sa voda v zásobníku vyvarí alebo sa prehreje glykol v solárnej inštalácii.

Funguje systém aj v zime a pri zatiahnutej oblohe ?

Ponúkaný set na ohrev vody je vybavený meničom so systémom MPPT, teda so sledovaním výkonového bodu. Striedač 50x za sekundu kontroluje, kde je momentálne najvyššie napätie a prúd, vďaka čomu optimalizuje prevádzku solárnych panelov. Vďaka použitiu takého systému je možné nabíjať aj v tieni alebo polotieni s účinnosťou až 25 % celého systému. Systém nebude poskytovať plný výkon ohrievači, ale stále bude ohrievať vodu, ale v menšej miere, než je nominálna. Oproti solárnym kolektorom, ktoré prestávajú fungovať v septembri, ide o veľmi veľký technologický pokrok.

Čo sa stane v prípade výpadku prúdu.

Náš systém ohrevu teplej vody je úplne energeticky nezávislý. Na správnu funkciu nepotrebuje žiadne napájanie. Všetka energia na prevádzku a ovládanie meniča napätia je odoberaná zo solárnych panelov. Je tak komfortné, že sa v prípade výpadku prúdu nemusíme starať o núdzové napájanie pomocou drahých záložných systémov UPS.

Sú solárne panely lepšie ako solárne kolektory.

Áno, rozhodne zo všetkých strán. Fungujú v zime aj v tieni, nevyžadujú dodatočné napájanie, nehrozí odtesnenie inštalácie a únik glykolu. Tiež nie je problém s prehrievaním inštalácie ani na najsilnejšom slnku. Panely môžeme nainštalovať sami, bez odborných znalostí a nástrojov. V prípade solárnych kolektorov to jednoducho nie je technicky uskutočniteľné. Koniec koncov, napájanie systému, ohrev vody solárnymi panelmi nevyžaduje externé napájanie a nespotrebúva drahú elektrinu - všetko je poháňané solárnymi panelmi.
