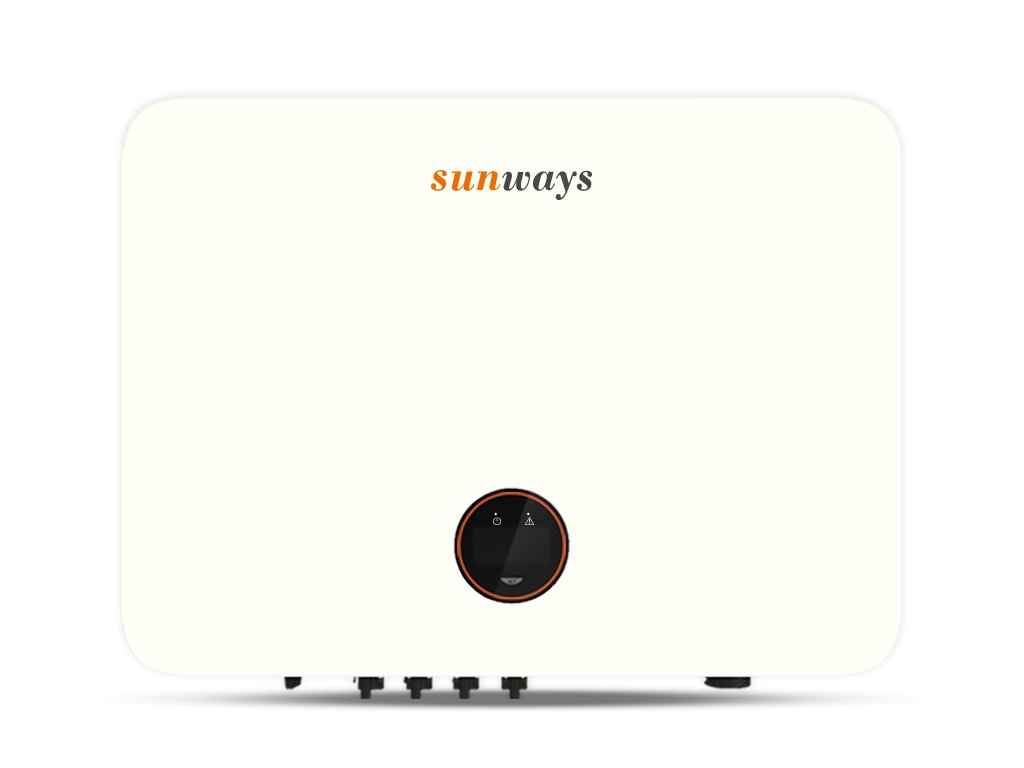

On-Grid menič napätia STS-5KTL Sunways
Kód: 68681Podrobný popis
Bezpečné a spoľahlivé
Prispôsobte sa zložitej elektrickej sieti
Vysoká spoľahlivosť vďaka dobrej konštrukcii odvodu tepla
Integrovaná ochrana pred bleskom pre DC aj AC
Vysoká antikorózna schopnosť s technológiou tlakového liatia z hliníkovej zliatiny
IP65, širšia pracovná teplota a nadmorská výška, prispôsobenie rôznym inštalačným prostrediam
Vysoký výnos
Vysoký výnos s účinnosťou max. 98,6 %.
Európska vážená účinnosť 98,2 %
Až 10% nepretržitého preťaženia výstupu
Duálny MPPT design s presným MPPT algoritmom
Štandardná záruka 5 rokov s možnosťou predĺženia na 10 alebo 15 rokov
Dlhšia pracovná doba vďaka nižšiemu spúšťaciemu napätiu a širšiemu rozsahu MPPT
Jednoduché použitie
Možnosť vzdialenej aktualizácie
Plug and play konektory, jednoduchá inštalácia
Kompaktný elegantný dizajn, menej ako 25 kg, jednoduchá inštalácia
Integrované I/V skenovanie na inteligentné polohovanie abnormálneho reťazca
Podpora bezdrôtového a káblového pripojenia k internetu (RS485/Wi-Fi/GPRS/LAN voliteľne)
|
Vstup |
STS-3KTL |
STS-3,6KTL |
STS-4.2KTL |
STS-4.6KTL |
STS-5KTL |
STS-6KTL |
|
Max. Příkon (W) |
3 900 |
4,680 |
5,460 |
5,980 |
6 500 |
7 800 |
|
Startovací napětí (V) |
120 |
120 |
120 |
120 |
120 |
120 |
|
Max. DC vstupní napětí (V) |
600 |
600 |
600 |
600 |
600 |
600 |
|
Jmenovité vstupní stejnosměrné napětí (V) |
360 |
360 |
360 |
360 |
360 |
360 |
|
MPPT rozsah napětí (V) |
100-550 |
100-550 |
100-550 |
100-550 |
100-550 |
100-550 |
|
Rozsah napětí MPPT s plným výkonem (V) |
130-500 |
150-500 |
180-500 |
190-500 |
210-500 |
250-500 |
|
Počet sledovačů MPP |
2 |
2 |
2 |
2 |
2 |
2 |
|
Počet DC vstupů na MPPT |
1/1 |
1/1 |
1/1 |
1/1 |
1/1 |
1/1 |
|
Max. Vstupní proud (A) |
12,5/12,5 |
12,5/12,5 |
12,5/12,5 |
12,5/12,5 |
12,5/12,5 |
12,5/12,5 |
|
Max. Zkratový proud (A) |
15/15 |
15/15 |
15/15 |
15/15 |
15/15 |
15/15 |
Výstup
|
Jmenovitý výstupní výkon (W) |
3000 |
3 600 |
4 200 |
4 600 |
5 000 |
6 000 |
|
Max. Výstupní výkon (W) |
3 300 |
3,960 |
4 600 |
4 600 |
5 500 |
6 600 |
|
Max. Zdánlivý výkon (VA) |
3 300 |
3,960 |
4 600 |
4 600 |
5 500 |
6 600 |
|
Jmenovité výstupní napětí (V) |
220/230 |
220/230 |
220/230 |
220/230 |
220/230 |
220/230 |
|
Jmenovitá frekvence střídavého proudu (Hz) |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
|
Max. Výstupní proud (A ) Účiník |
15 |
18 |
21 |
21 |
25 |
28.7 |
|
0,8 vedoucí …0,8 zpoždění |
||||||
|
Max. Celkové harmonické zkreslení DCI |
<3% @Jmenovitý výstupní výkon |
|||||
|
<0,5 % In |
||||||
Účinnost
|
Max. Účinnost |
98,1 % |
98,1 % |
98,1 % |
98,1 % |
98,1 % |
98,1 % |
|
Evropská efektivita |
97,5 % |
97,5 % |
97,5 % |
97,5 % |
97,5 % |
97,5 % |
| MPPT účinnost |
99,9 % |
99,9 % |
99,9 % |
99,9 % |
99,9 % |
99,9 % |
Ochrana
|
DC ochrana proti obrácené polaritě |
Integrovaný |
|
Ochrana izolačního odporu |
Integrovaný |
|
DC spínač |
Integrovaný |
|
Ochrana proti přepětí |
Integrovaný (TypⅡ) |
|
Ochrana proti přehřátí |
Integrovaný |
|
Ochrana proti zbytkovému proudu |
Integrovaný |
|
Ochrana ostrovů |
Integrovaný |
|
AC ochrana proti zkratu |
Integrovaný |
|
Ochrana proti přepětí AC |
Integrovaný |
Všeobecné údaje
|
Rozměry (mm) |
410W*360H*120D |
|
Váha (kg) |
13 |
|
Stupeň ochrany |
IP65 |
|
Vlastní spotřeba v noci (W) |
<1 |
|
Topologie |
Bez transformátoru |
|
Rozsah provozních teplot (°C) |
-30~60 |
|
Relativní vlhkost |
0~100% |
|
Provozní nadmořská výška (m) |
3000 |
|
Chlazení |
Přirozená konvekce |
|
Hladina hluku (dB) |
<25 |
|
Zobrazit |
OLED a LED |
|
Sdělení |
R S48 5 ，WiFi / GP R S / L AN ( volitelně ) |
|
Dodržování |
RD1 6 N 9 B 9 / 、T N 3 B 2 R 0 1 0 6 4 1 、I 4 E 9 C 、6 I E 2 C 1 6 0 1 9 7 、I 2 E 7 C 、6 I E 2 C 1 6 1 0 6 0 、V 6 D 8、E I 4 E 1 C 0 6 5 1 、6 V 8 D 3 E 、0 E 1 N 2 5 6 0 、5 A 4 S 9 4 、7 E 7 N 7 6 、1000 |
Dodatočné parametre
| Kategória: | Meniče sieťové On-Grid |
|---|---|
| Záruka: | 5 roků |
| Hmotnosť: | 15 kg |
