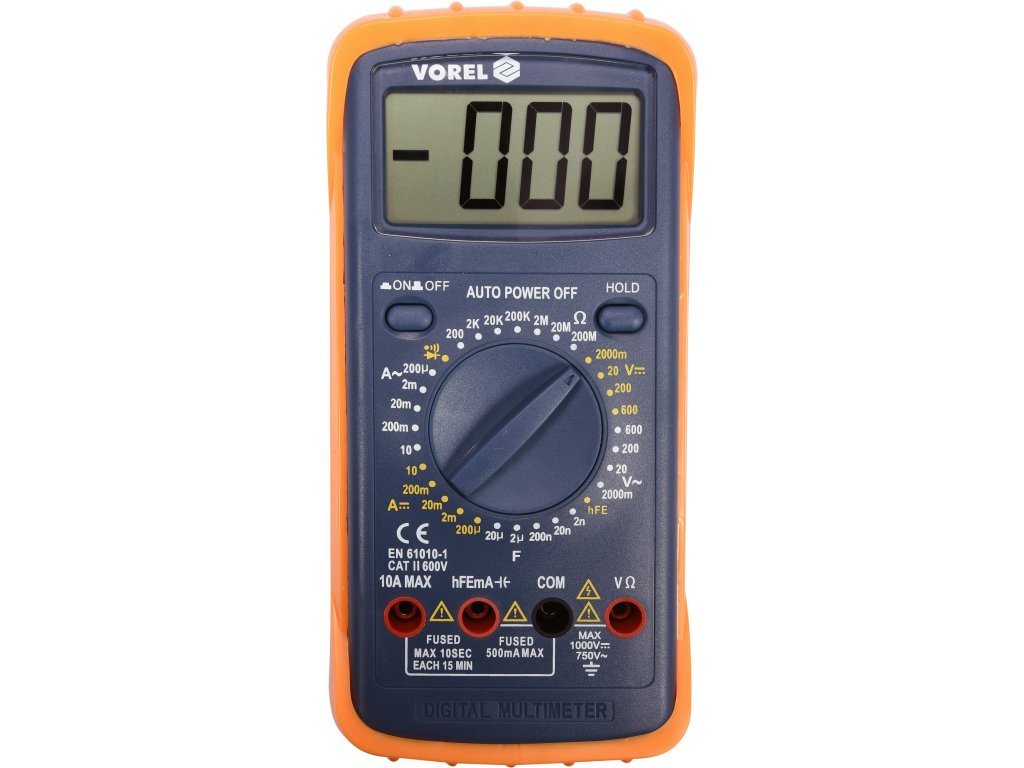

Multimeter digitálny univerzálny 81783

Podrobný popis

Dodatočnou ochranou proti mechanickému poškodeniu je tzv.púzdro- tj gumené puzdro natiahnuté cez puzdro zariadenia.

ZÁKLADNÉ MERANIA

• Meranie striedavého napätia: AC 0-600V
• Meranie DC napätia: DC 0-600V
• meranie striedavého prúdu: AC 0- 10A
• Meranie jednosmerného prúdu: DC 0-10A
• meranie odporu: 0-200MΩ
• test diódy: I_F1mA , U_R2,8V
< li>test kontinuity obvodu: 0-30Ω

DOPLNKOVÉ MERANIA

• meranie kapacity kondenzátora: 0-20μF
• Test tranzistora hFe: 0-1000, vstavaná meracia zásuvka

PRESNOSŤ MERANIA

Príklad stanovenia presnosti merania striedavého napätia. Výpočty pre výsledok merania: 235V

• presnosť merania merača 81783 pre tento rozsah je: ±(1, 2% + 5), rozlíšenie 1V
• vzorec výpočtu chyby merania: (výsledok merania x 1,2 %) + 5 x rozlíšenie
• výpočty: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V

Výsledok zohľadňujúci chybu meranie pre indikáciu 235V =235 ± 7,82V*

• výsledok zohľadňujúci chybu merania pre indikáciu merania jednosmerného napätia: 12V =12 ± 0,08
• výsledok zohľadňujúci chybu merania na indikáciu merania striedavého prúdu: 8A =8 ± 0,26A*

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v užívateľskej príručke.

*Merač 81783 nemá funkciu merania skutočnej efektívnej hodnoty, preto vyššie uvedený výsledok je skutočnou efektívnou hodnotou striedavého napätia iba pre správny sínusový priebeh.

VSTAVENÉ FUNKCIE

• DATA HOLD - udržanie aktuálne nameranej hodnoty na displeji

< span>DODATOČNÉ INFORMÁCIE

• LCD displej, maximálny zobrazený výsledok: 1999
• akustický signál pri teste priechodnosti odporu pod 30Ω
• automatické prepnutie testu diód na test priechodnosti pri odpore obvodu pod 30Ω (nie je možné nastaviť merač iba na test diód)

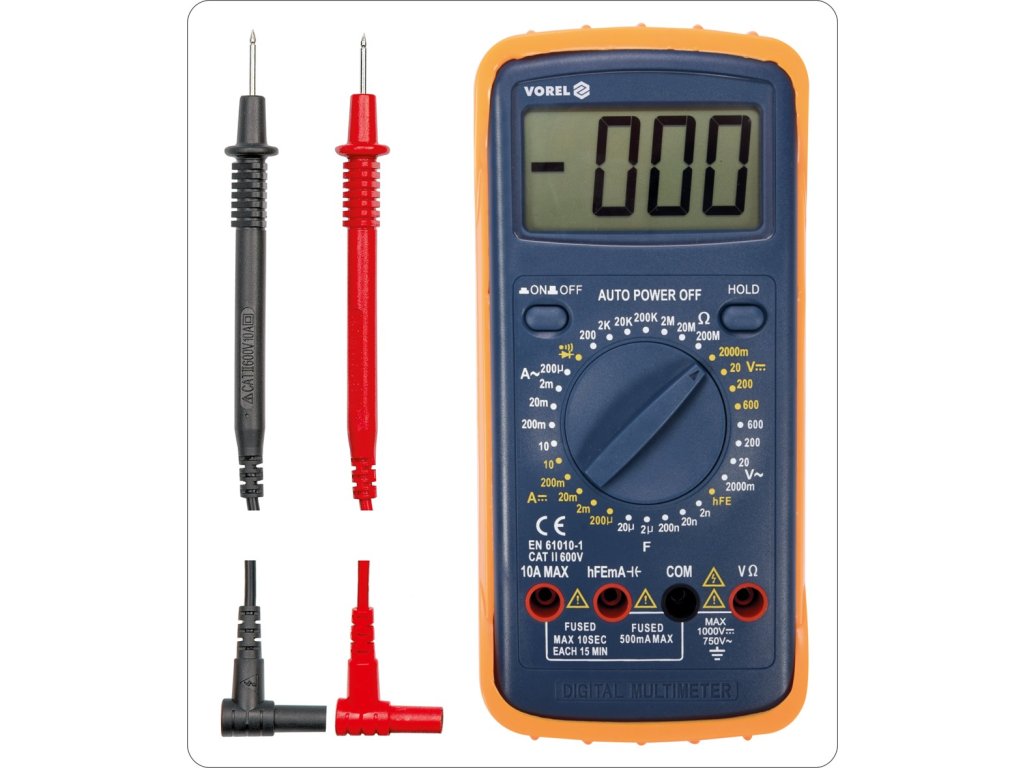

• vrátane meracích sond
• prevedenie s ochranou proti preťaženiu
• ABS plastové púzdro + tzv púzdro, teda gumové púzdro chrániace meradlo proti mechanickému poškodeniu
• automatické vypnutie merača
• indikátor slabej batérie
• napájanie: 9V (6F22) batérie
