Multimeter digitálny automatický rozsah merania YT-73084

ZÁKLADNÉ MERANIA

• Meranie striedavého napätia: AC 0-300V
• Meranie DC napätia: DC 0-300V
• meranie striedavého prúdu: AC 0-10A
• Meranie jednosmerného prúdu: DC 0-10A
• meranie odporu: 0-20MΩ
• test diódy: I _F< span>1mA, U_R1, 7V
• test kontinuity obvodu: 0-100Ω

DOPLNKOVÉ MERANIA< /span>

• meranie kapacity kondenzátora: 0-1000μF
• meranie teploty: -20 až 1000°C
• Test tranzistora hFe: 0-1000, odnímateľný merací adaptér

PRESNOSŤ MERANIA

Príklad stanovenia presnosti merania striedavého napätia. Výpočty pre výsledok merania: 235V< /span>

• presnosť merania merača YT-73084 pre tento rozsah je: ±(1,2% + 5), rozlíšenie 1V
• vzorec výpočtu chyby merania: (výsledok merania x 1 %) + 5 x rozlíšenie
• výpočty: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V

Výsledok zohľadňujúci chybu merania pre indikáciu 235V = < em>235 ± 7,82V*

• výsledok zohľadňujúci chybu merania pre indikáciu merania jednosmerného napätia: 12V = 12 ± 0,146V
• výsledok zohľadňujúci chybu merania na indikáciu merania striedavého prúdu: 8A = 8 ± 0,34A*

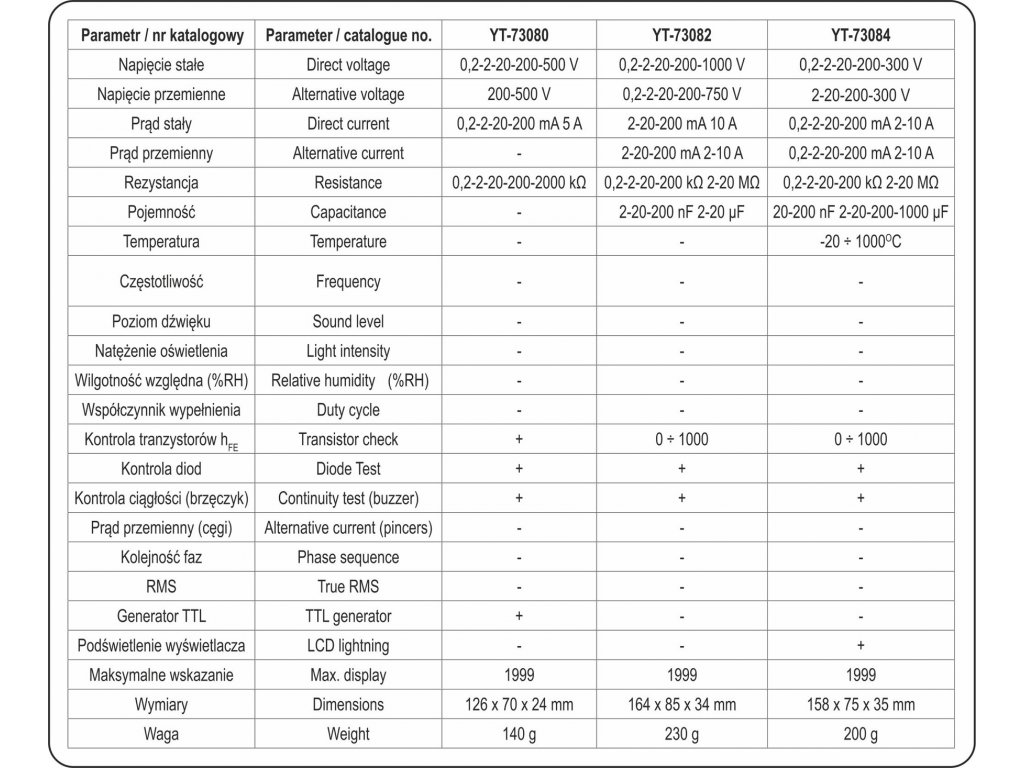

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v užívateľskej príručke.

*Merač YT-73084 nemá funkciu merania skutočnej efektívnej hodnoty, preto vyššie uvedený výsledok je skutočnou efektívnou hodnotou striedavého napätia iba pre správny sínusový priebeh.

Vstavané funkcie

• AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou merača s manuálnou zmenou rozsahu pomocou gombíka by mali byť merania vykonávané postupne od najväčšieho rozsahu po rozsah poskytujúci najpresnejší výsledok - inak riskujete poškodenie zariadenia. V prípade multimetra s funkciou AUTO však stačí vykonať jedno meranie a merač automaticky nájde optimálny rozsah. Štandardne sa merač spustí v režime AUTO
< li>RANGE - manuálna zmena rozsahu merania. Užitočná funkcia pri kontrole mnohých rovnakých súčiastok so známou hodnotou, napr. séria rezistorov. Ručné nastavenie rozsahu výrazne skráti dobu takéhoto merania
• FUNC. - zmena režimu merania, napr. zmena testu diódy na test kontinuity, zmena merania prúdu z AC na DC
• DATA HOLD [H] - udržanie aktuálne nameranej hodnoty na displeji
• MAX[H] - udržiavanie maximálnej hodnoty z aktuálneho merania na displeji

DODATOČNÉ INFORMÁCIE

• LCD displej, maximálny zobrazený výsledok: 1999
• podsvietenie obrazovky
• akustický signál pri teste priechodnosti odporu pod 30Ω
• schopnosť samostatne povoliť testy kontinuity diód a obvodov

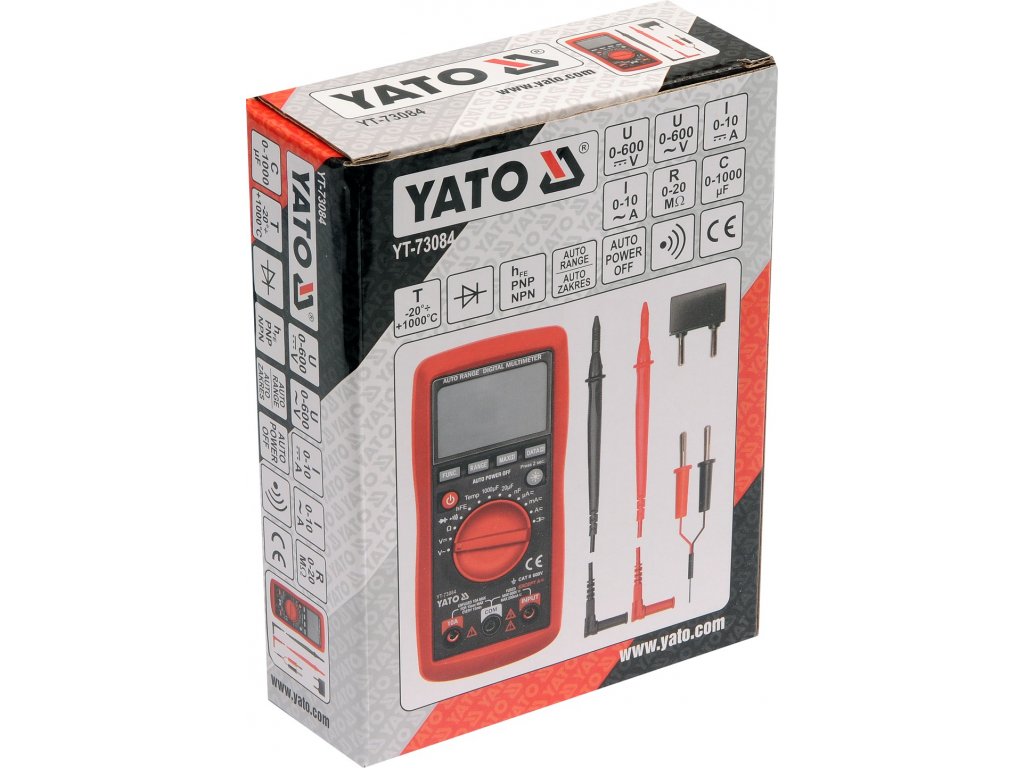

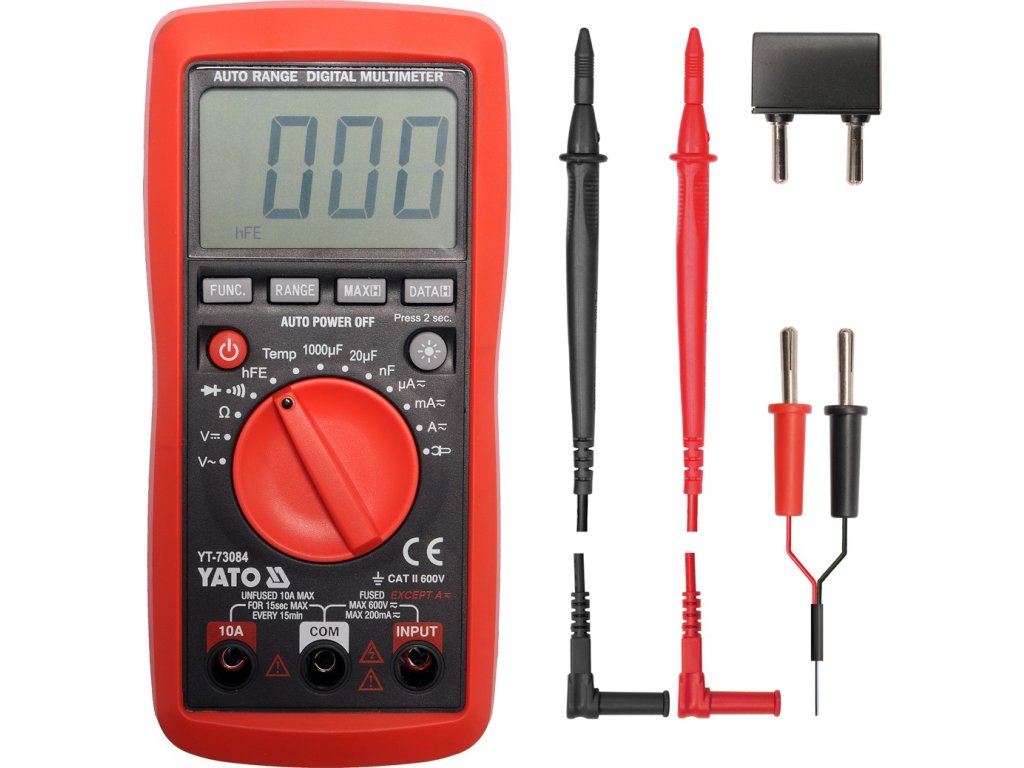

• Sada obsahuje meracie sondy, teplotné sondu a adaptér pre testovanie tranzistorov
• prevedenie s ochranou proti preťaženiu na meranie malých prúdov, bez poistky na meranie prúdu do 10A
• ABS plastové púzdro + tzv púzdro, teda gumové púzdro chrániace meradlo proti mechanickému poškodeniu
• automatické vypnutie merača po 15 minútach
• indikátor slabej batérie
• napájanie: tri 1,5V (AAA) batérie
