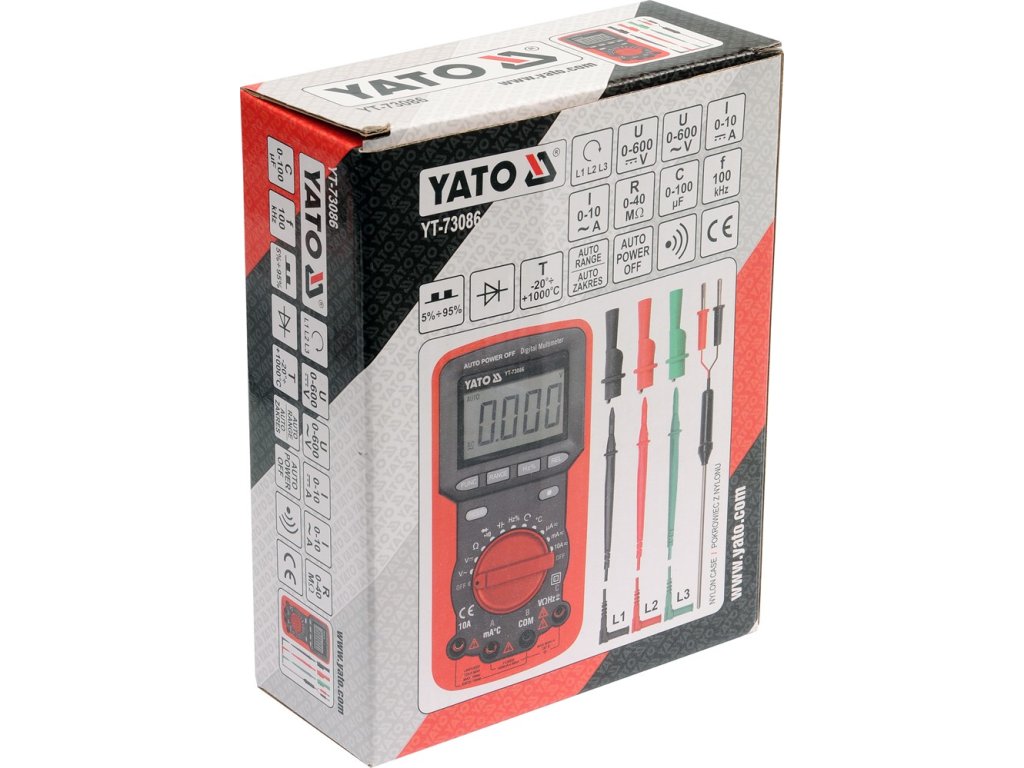

Multimeter digitálny, fázová sekvencia YT-73086

Podrobný popis

Charakteristickou funkciou multimetra je detekcia sledu fáz, čo umožňuje rýchlo skontrolovať, či je zariadenie pripojené priamo k trojfázovému zdroju napájania.

ZÁKLADNÉ MERANIE

• Meranie striedavého napätia: AC 0-600V
• Meranie DC napätie: DC 0-600V< /span>
• meranie striedavého prúdu: AC 0-10A
• Meranie jednosmerného prúdu: DC 0-10A
• meranie odporu: 0-40MΩ
• test diódy: I  _​F 1mA, U _R  1,5V
• test kontinuity obvodu: 0-50Ω

DOPLNKOVÉ MERANIE

• meranie kapacity kondenzátora: 0-100μF
< li>Meranie frekvencie: 0-100kHz
• meranie teploty: -20 až 1000°C
• meranie faktora plnenie: 5-95 %

PRESNOSŤ MERANIA

Príklad stanovenia presnosti meranie striedavého napätia. Výpočty pre výsledok merania: 235V

• presnosť merania merača YT-73086 pre tento rozsah je: ±(1,0% + 5), rozlíšenie 0,1V
• vzorec výpočtu chyby merania: (výsledok merania x 1 %) + 5 x rozlíšenie
• výpočty: (235 x 1 %) + 5 x 1 = 2,35 + 0,5 = 2 ,85 V

Výsledok zohľadňujúci chybu merania pre indikáciu 235V = 235 ± 2,85V*

• výsledok zohľadňujúci chybu merania pre indikáciu merania jednosmerného napätia: 12V =  12 ± 0,126V
• výsledok zohľadňujúci chybu merania na indikáciu merania striedavého prúdu: 8A = < /span>8 ± 0,34A*

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v používateľskej príručke.

*Merač YT-73086  nemá funkciu skutočného merania RMS, preto vyššie uvedený výsledok je skutočnou efektívnou hodnotou striedavého napätia iba pre správny sínusový priebeh.

Vstavané funkcie

< li>AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou merača s manuálnou zmenou rozsahu pomocou gombíka by mali byť merania vykonávané postupne od najväčšieho rozsahu po rozsah poskytujúci najpresnejší výsledok - inak riskujete poškodenie multimetra. V prípade multimetra s funkciou AUTO však stačí vykonať jedno meranie a merač automaticky nájde optimálny rozsah.
• RANGE - manuálna zmena rozsahu merania . Užitočná funkcia pri kontrole mnohých rovnakých súčiastok so známou hodnotou, napr. séria rezistorov. Ručné nastavenie rozsahu výrazne skráti dobu takéhoto merania.
• FUNC - zmena režimu merania, napr. z merania AC na DC napätie, prepnutie testu diódy na test spojitosti obvodu
• REL - použitie funkcie počas merania vynuluje displej a prevezme hodnotu viditeľnú pred displejom ako referenčnú úroveň. Ďalšie meranie ukáže rozdiel medzi nameranou hodnotou a uloženou referenčnou hodnotou.
• HZ% - tlačidlo v polohe gombíka merania frekvencie zmení nastavenie na meranie faktora plnenia
• DATA HOLD - udržanie aktuálne nameranej hodnoty na displeji

DODATOČNÉ INFORMÁCIE

• LCD displej, maximálny zobrazený výsledok: < strong>3999
• podsvietenie obrazovky
• zvukový signál pri teste kontinuity pre odpor pod 50Ω< /span>
• schopnosť samostatne povoliť testy kontinuity diód a obvodov
• Sada obsahuje meracie sondy, teplotnú sondu a kryt
• prevedenie s ochranou proti preťaženiu

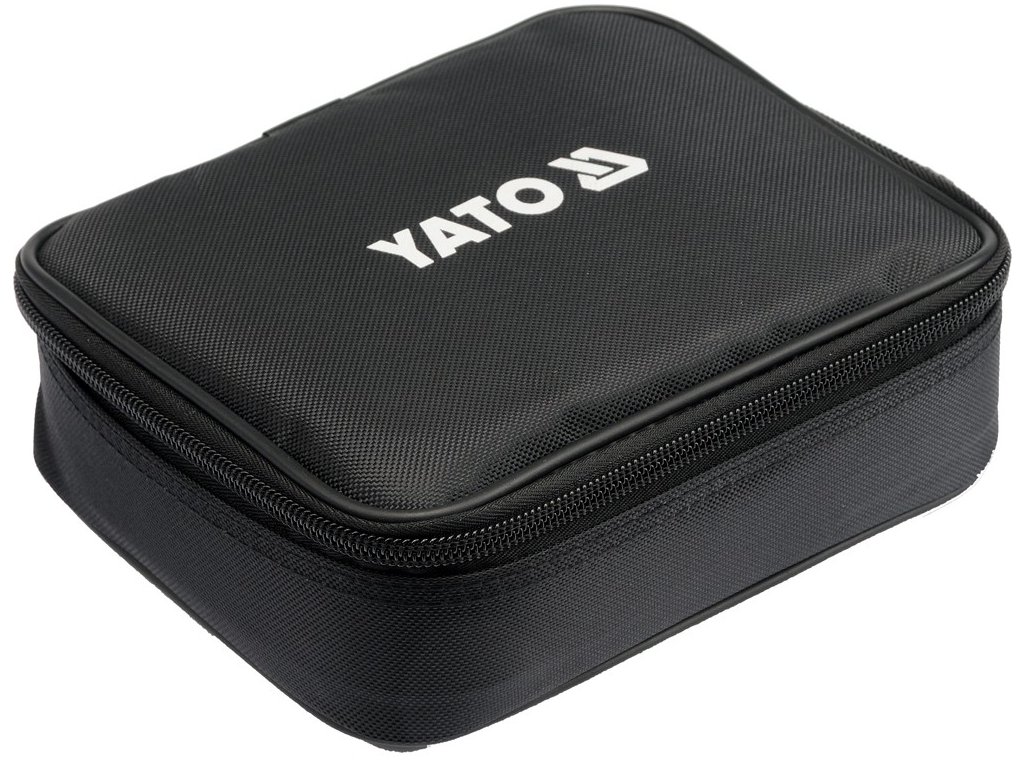

• ABS plastové púzdro + tzv púzdro, teda gumové púzdro chrániace meradlo proti mechanickému poškodenie
• automatické vypnutie merača
• indikátor slabej batérie
• napájanie : 9V (6F22) batérie
