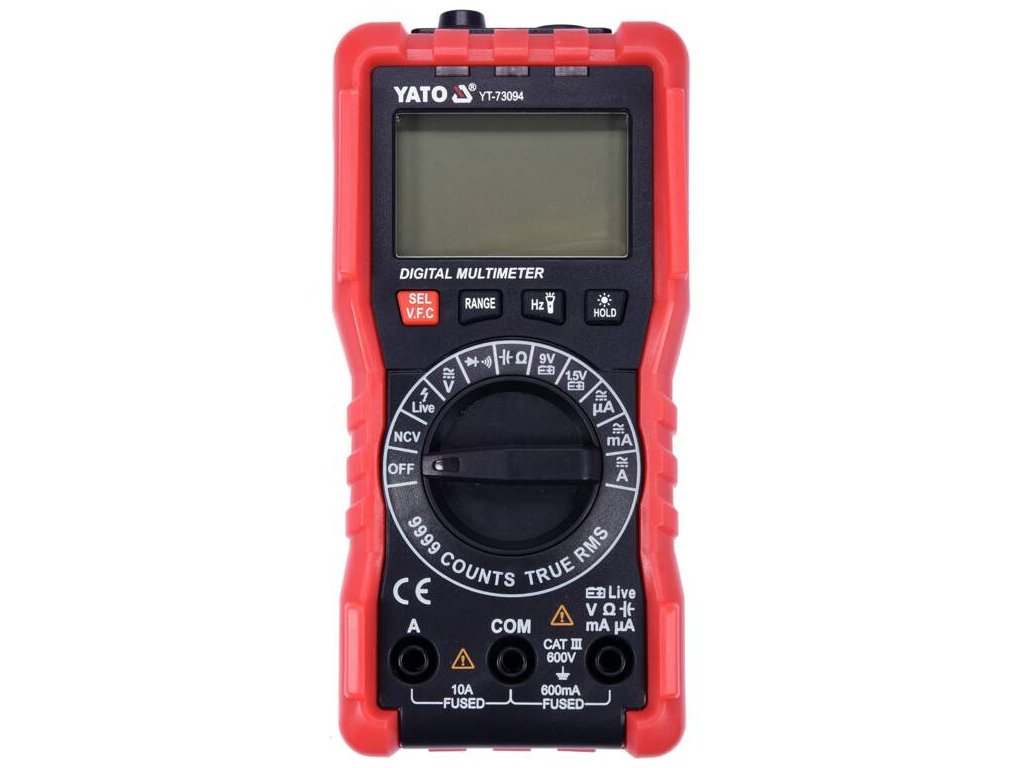

Multifunkčný digitálny merač YT-73094

Podrobný popis

Ďalšou a užitočnou možnosťou je možnosť bezkontaktnej detekcie striedavého napätia a tiež detekcie fázového vodiča cez izoláciu. Pomocou testu 1,5V a 9V batérie môžeme skontrolovať napätie testovanej batérie pri záťaži, čo pomôže posúdiť jej stav a vylúčiť alebo potvrdiť nutnosť výmeny.

ZÁKLADNÉ MERANIE

• Meranie striedavého napätia: AC 0-600V,TRUE RMS + VFC
• Meranie DC napätia : DC 0-600V
• Meranie striedavého prúdu: AC 0-10A,TRUE RMS + VFC< /span>
• Meranie jednosmerného prúdu: DC 0-10A
• meranie odporu: 0-9 999MΩ
• test diódy: I _F 1mA, U_R3,3V
• test kontinuity obvodu: 0-30Ω

DOPLNKOVÉ MERANIA

• meranie kapacity kondenzátora: 0-99,99mF
• Meranie frekvencie: 0-60khz
• < span>bezkontaktná detekcia striedavého napätia:NCV
• Test 1,5 V batéria s odporom záťaže cca 30Ω
• Test 9V batéria s odporom záťaže cca 300Ω

PRESNOSŤ MERANIA

Príklad stanovenia presnosti merania striedavého napätia. Výpočty pre výsledok merania: < span>235V

• presnosť merania merača YT-73094 pre tento rozsah je: ±(1,2% + 3), rozlíšenie 0,1V< /span>
• Vzorec výpočtu chyby merania: (výsledok merania x 1,2 %) + 3 x rozlíšenie
• výpočty: (235 x 1,2 %) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V

Skutočný výsledok s prihliadnutím na chybu merania pre indikáciu 235V =235 ± 3,12V

• výsledok zohľadňujúci chybu merania pre indikáciu merania jednosmerného napätia: 12V =12 ± 0,114V
• výsledok zohľadňujúci chybu meranie na indikáciu merania striedavého prúdu: 8A =8 ± 0,15A

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v užívateľskej príručke.

Vstavané funkcie

• TRUE RMS - merač s touto funkciou vypočítava skutočnú efektívnu hodnotu striedavého napätia a prúdu pre sínusové aj nesínusové priebehy. Prístroj najprv zmeria skutočnú hodnotu sínusovky v niekoľkých časových intervaloch→ potom vykoná druhú mocninu výsledkov merania → sčíta ich → vypočíta priemer → a nakoniec odmocní priemerný výsledok.< span> Výsledkom merania je skutočná efektívna hodnota striedavého napätia/prúdu aj pre deformovanú sínusovku alebo obdĺžnikovú vlnu.
• NCV - bezkontaktná detekcia striedavého napätia pomocou indukčnej metódy. Elektromer detekuje prítomnosť napätia v izolovanom vodiči a môže tiež indikovať fázový vodič
• VFC - dolný priepust. Funkcia sa využíva napr. meranie výstupného napätia regulátora elektromotora, ktorý pomocou zmeny frekvencie a napätia riadi otáčky motora (VFD regulátory). Po aktivácii funkcie merač filtruje vysokofrekvenčné rušenie, napr. zo signálu PWM, a ponecháva iba nízke frekvencie. Vďaka tomu filter umožňuje presné meranie efektívnej hodnoty napätia/prúdu tečúceho do motora
• Test batérie 1,5 a 9V - pri teste merač odoberá malé množstvo prúdu z batérie, vďaka čomu získame 100% informácií potrebných na posúdenie, či daný zdroj energie bude schopný napájať naše zariadenie. Pre úplnú informáciu sa oplatí najskôr zmerať jednosmerné napätie a potom výsledok porovnať s hodnotou z testu batérie. < /span>Príliš veľký pokles alebo nízke napätie je jasným signálom, že je potrebné vymeniť zdroj
• AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou merača s manuálnou zmenou rozsahu pomocou gombíka by mali byť merania vykonávané postupne od najväčšieho rozsahu po rozsah poskytujúci najpresnejší výsledok - inak riskujete poškodenie zariadenia. V prípade multimetra s funkciou AUTO však stačí vykonať jedno meranie a merač automaticky nájde optimálny rozsah. Štandardne sa merač spustí v režime AUTO
• RANGE - manuálna zmena rozsahu merania. Užitočná funkcia pri kontrole mnohých rovnakých súčiastok so známou hodnotou, napr. séria rezistorov. Ručné nastavenie rozsahu výrazne skráti dobu takéhoto merania
• SEL - zmena režimu merania, napr. AC na DC napätie
• DATA HOLD - udržanie aktuálne nameranej hodnoty na displeji

DODATOČNÉ INFORMÁCIE

• LCD displej, maximálny zobrazený výsledok: 9999
• podsvietenie obrazovky a funkcie baterky
• akustický signál pri teste priechodnosti odporu pod 30Ω
< li>automatické prepnutie testu diód na test priechodnosti pri odpore obvodu pod 50Ω (nie je možné nastaviť merač iba na test diód)
• vrátane meracích sond
• prevedenie s ochranou proti preťaženiu
• ABS plastové púzdro + tzv púzdro, teda gumové púzdro chrániace meradlo proti mechanickému poškodeniu
• automatické vypnutie merača
• indikátor slabej batérie
• napájanie: dve 1 ,5V (AAA) batérie
