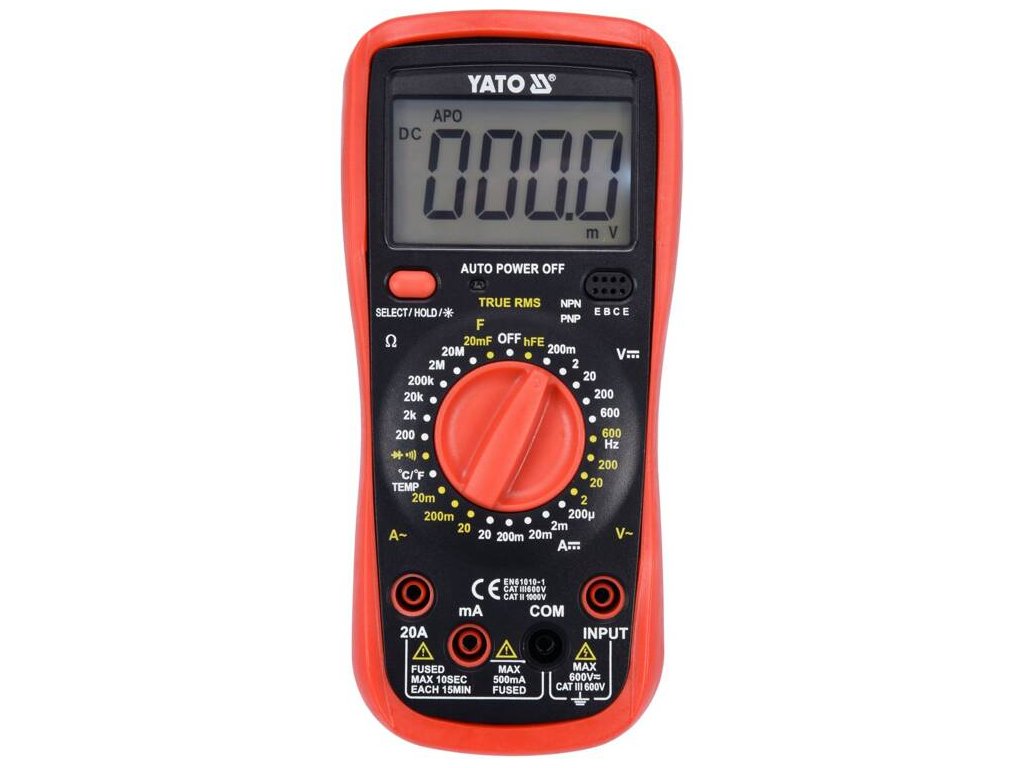

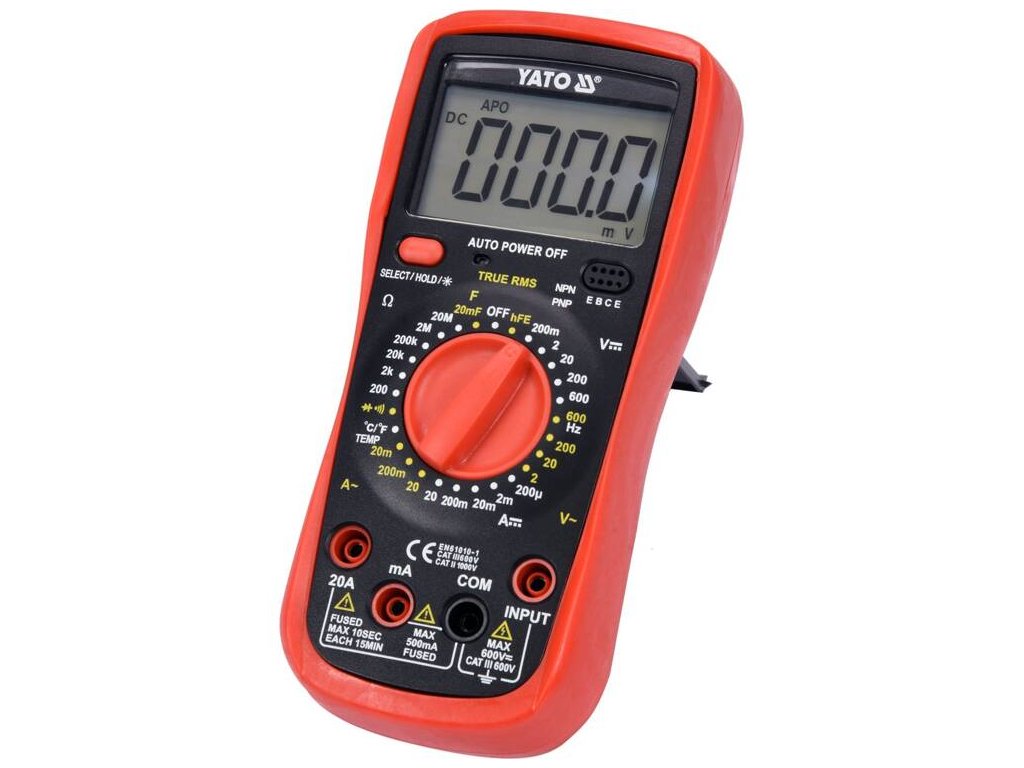

Multifunkčný digitálny merač TRUE RMS YT-73083

Podrobný popis

Meranie striedavého a jednosmerného prúdu do 20 ampér odlišuje multimeter od ostatných prístrojov a veľká obrazovka s modrým podsvietením zviditeľní výsledok aj za sťažených svetelných podmienok.

ZÁKLADNÉ MERANIA

• Meranie striedavého napätia: AC 0-600V, TRUE RMS
• Meranie DC napätie: DC 0-600V
• meranie striedavého prúdu: AC 0- 20A, TRUE RMS
• Meranie jednosmerného prúdu: DC 0-20A< /span>
• meranie odporu: 0-20MΩ
• test diódy: I  _F 1mA, U _R 3,3V
• test kontinuity obvodu: 0-100Ω

DOPLNKOVÉ MERANIA

• meranie kapacity kondenzátora: 0-20mF
• meranie aktuálnej frekvencie v domových inštaláciách 230 a 400V: 50-60Hz
• meranie teploty: -40 až 1000°C
• Test tranzistora hFe: 0-1000, vstavaná meracia zásuvka

PRESNOSŤ MERANIA< /span>

Príklad stanovenia presnosti merania striedavého napätia. Výpočty pre výsledok merania:  235V

• presnosť merania merača YT-73083 pre tento rozsah je: ±(1,2% + 8), rozlíšenie 0,1V
• vzorec výpočtu chyby merania: (výsledok merania x 1,2 %) + 8 x rozlíšenie
• výpočty: (235 x 1,2 %) + 8 x 0,1 = 2,82 + 0,8 = 3,62 V

Skutočný výsledok s prihliadnutím na chybu merania pre indikáciu 235V = 235 ± 3,62V

• výsledok zohľadňujúci chybu merania pre indikáciu merania jednosmerného napätia: 12V = 12 ± 0,126V
• < span>výsledok zohľadňujúci chybu merania na indikáciu merania striedavého prúdu: 8A = 8 ± 0,15A

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v užívateľskej príručke.

Vstavané funkcie

• TRUE RMS - merač s touto funkciou vypočítava skutočnú efektívnu hodnotu striedavého napätia a prúdu pre sínusové aj nesinusové priebehy. Prístroj najprv zmeria skutočnú hodnotu sínusovky< span> v niekoľkých časových intervaloch → potom vykoná druhú mocninu výsledkov merania → sčíta ich → vypočíta priemer → a nakoniec odmocní priemerný výsledok. Výsledkom merania je skutočná efektívna hodnota striedavého napätia/prúdu aj pre deformovanú sínusovku alebo obdĺžnikovú vlnu.
• SELECT - zmena režimu merania, napr. zmena z testu diód na test priechodnosti obvodu, pri nastavení gombíka na meranie napätia AC 600V, zmena na meranie frekvencie v domácich inštaláciách
• DATA HOLD - udržanie aktuálne nameranej hodnoty na displeji

DODATOČNÉ INFORMÁCIE

• LCD displej, maximálny zobrazený výsledok: 1999
• podsvietenie obrazovky
• zvukový signál pri teste kontinuity pre odpor pod 50 Ω
• schopnosť samostatne povoliť testy kontinuity diód a obvodov< /li>
• Sada obsahuje meracie sondy a teplotnú sondu
• prevedenie s ochranou proti preťaženiu
• ABS plastové púzdro + tzv púzdro, teda gumové púzdro chrániace meradlo proti mechanickému poškodeniu
• automatické vypnutie merača po 15 minútach
• indikátor slabej batérie
• napájanie: 9V (6F22) batérie

Upozornenie!

Pri meraní neznámych hodnôt pomocou merača s manuálnou zmenou rozsahu pomocou gombíka by mali byť merania vykonávané postupne od najväčšieho rozsahu po rozsah poskytujúci najpresnejší výsledok - inak riskujete poškodenie zariadenia.
