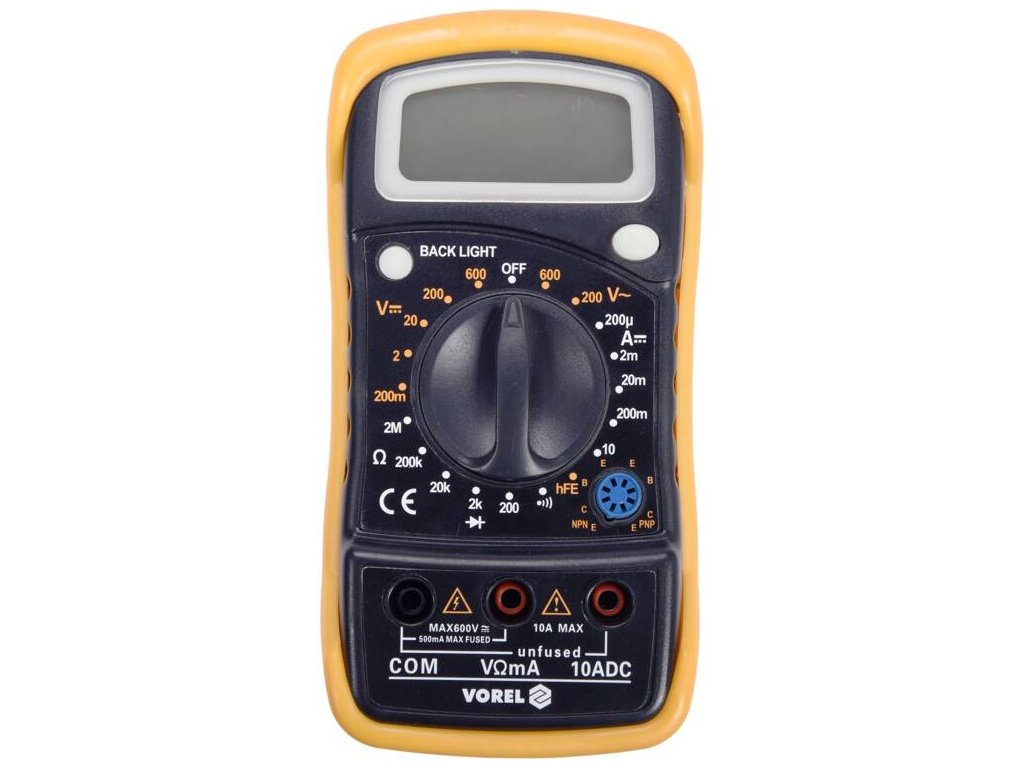

Multifunkčný digitálny merač 81773

Podrobný popis

Dodatočnou ochranou proti mechanickému poškodeniu je tzv.púzdro- tj gumené puzdro natiahnuté cez puzdro zariadenia.

ZÁKLADNÉ MERANIA

• Meranie striedavého napätia: AC 0-600V
• Meranie DC napätie: DC 0-600V
• Meranie jednosmerného prúdu: DC 0- 10A
• meranie odporu: 0-2MΩ
• test diódy: I _F1mA, U_R1,5V
• test kontinuity obvodu: 0-100Ω

DOPLNKOVÉ MERANIA

• Test tranzistora hFe: 0-1000, vstavaná meracia zásuvka< /li>

PRESNOSŤ MERANIA

Príklad stanovenia presnosti merania striedavého napätia. Výpočty pre výsledok merania: 235V

• presnosť merania merača 81773 pre tento rozsah je: ±(2% + 10), rozlíšenie 1V
• vzorec výpočtu chyby merania: (výsledok merania x 2 %) + 10 x rozlíšenie
• výpočty: (235 x 2 %) + 10 x 1 = 4,7 + 10 = 14,7 V

Výsledok zohľadňujúci chybu merania pre indikáciu 235V =235 ± 14,7V*

• výsledok zohľadňujúci chybu merania pre indikáciu merania jednosmerného napätia: 12V =12 ± 0,146V
< p>Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v užívateľskej príručke.

*Merač 81773 < span>nemá funkciu merania skutočnej efektívnej hodnoty, preto vyššie uvedený výsledok je skutočnou efektívnou hodnotou striedavého napätia iba pre správny sínusový priebeh.

VSTAVENÉ FUNKCIE

• DATA HOLD - udržanie aktuálne nameranej hodnoty na displeji

DODATOČNÉ INFORMÁCIE

• LCD displej, maximálny zobrazený výsledok: 1999

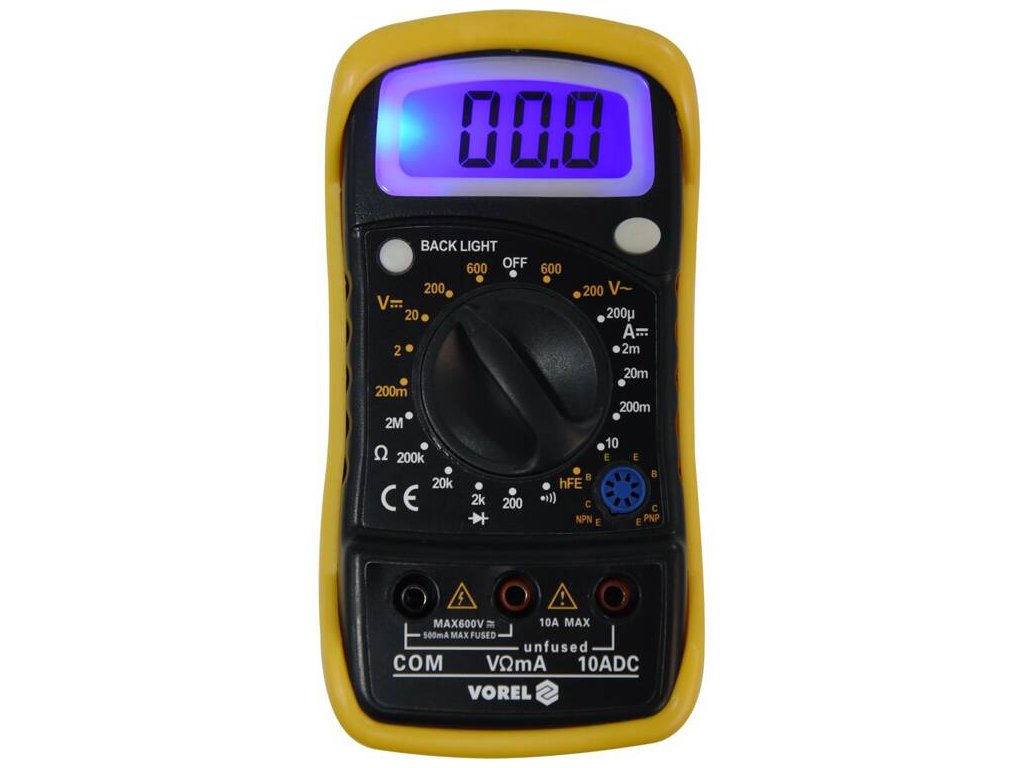

• podsvietenie obrazovky
• akustický signál pri teste priechodnosti odporu pod 30Ω
• vrátane meracích sond
• prevedenie s ochranou proti preťaženiu, testovacia zásuvka 10A bez poistky
• ABS plastové puzdro + tzv. púzdro, teda gumené púzdro chrániace meradlo proti mechanickému poškodeniu
• indikátor slabej batérie
• napájanie: 9V (6F22) batérie
