MPPT solárny regulátor EPsolar 200VDC/100A 10420AN - 12/24/48V
Kód: 3860Súvisiaci tovar
Podrobný popis
MPPT solárny regulátor EPEVER Tracer 10420AN - nová generácia výkonných solárnych regulátorov prináša vysokú kvalitu a maximálnu výbavu pre FV systémy strong>. Séria Tracer AN sa vyznačuje vysokým nabíjacím výkonom, takže sa uplatní pri väčších ostrovných a hybridných systémoch.
Priamo v MPPT regulátore je span>integrovaný multifunkčný displej pre ľahký monitoring systémua prípadné nastavenie prevádzkových parametrov vr. kontrolných LED diód.
Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie a vyšší prúd, a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými a lítium-iónovými batériami.
Regulátor z radu Tracer AN založený na technológii viacfázového synchrónneho usmernenia (MSRT) a pokročilom riadiacom algoritme MPPT, s architektúrou dvojjadrového procesora a spoločným mínus pólom. MSRT môže zaručiť veľmi vysokú účinnosť premeny v akomkoľvek nabíjacom výkone, čo span>zreteľne zlepšuje energetickú účinnosť solárneho systému.
Pokročilý riadiaci algoritmus MPPT minimalizuje stratu výkonu a stratový čas, zaisťuje účinnosť sledovania, rovnako ako vysokú účinnosť premeny pri vysokom alebo nízkom výkone, takže v akejkoľvek situácii môžu produkty Tracer AN rýchlo sledovať maximálne prevádzkové napätie FV sústavy pre získanie maximálnej energie z panela.
Maximálny nabíjací výkon do batérie tohto modelu< span> je 100A čo zodpovedá výkonu panelu 1250 Wp ak máte 12V batériu, 2500 Wp ak máte 24V batériu, alebo 5000Wp ak máte 48V batériu. V prípade, že bude panel dodávať vyšší výkon, regulátor ho iba obmedzí na svoj nominálny max. výkon. Výkon FV panelov ale nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora, inak môže dôjsť k trvalému poškodeniu regulátora!
Solárne panely môžete prepájať do série, ich výstupné celkové napätie na prázdno, označované ako Voc (pozor nezamieňajte za napätie panelu v záťaži označované ako Vmpp), však nesmie nikdy prekročiť hodnotu napätie na prázdno Voc 200V – prekročenie tejto hodnoty regulátor trvalo poškodí. Tu je nutné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu je hodnota pre 25℃. Neodporúčame preto, aby hodnota uvedeného Voc prekračovala 180V pri 25℃ (napätie v záťaži Vmpp maximálne 144V)! Maximálne povolené množstvo FV panelov zapojených v sérii pre jednotlivé typy podľa batérie 12/24/48V nájdete v manuáli.
Nastavenie parametrov regulátora (jedná sa hlavne o typ používanej batérie) sa vykonáva pomocou vstavaného LCD, alebo externého displeja MT50 - nie je súčasťou regulátora. K dispozícii sú základné tritypy batérií: hermeticky uzavretá, gélová, zaplavená.Štvrtou možnosťou je užívateľsky nastaviteľná batéria – tu je možnosť nastaviť ľubovoľné parametre.
Nastavenie parametrov a monitoring môžete vykonávať aj vo Vašom PC, budete k tomu potrebovať iba EPsolar USB komunikačný kábel a softvér, ktorý si zadarmo môžete stiahnuť karte USB kábla. Monitorovať a nastavovať môže tiež pomocou mobilného telefónu, alebo tabletu. K tomu budete potrebovať bluetooth modul BLE-01.

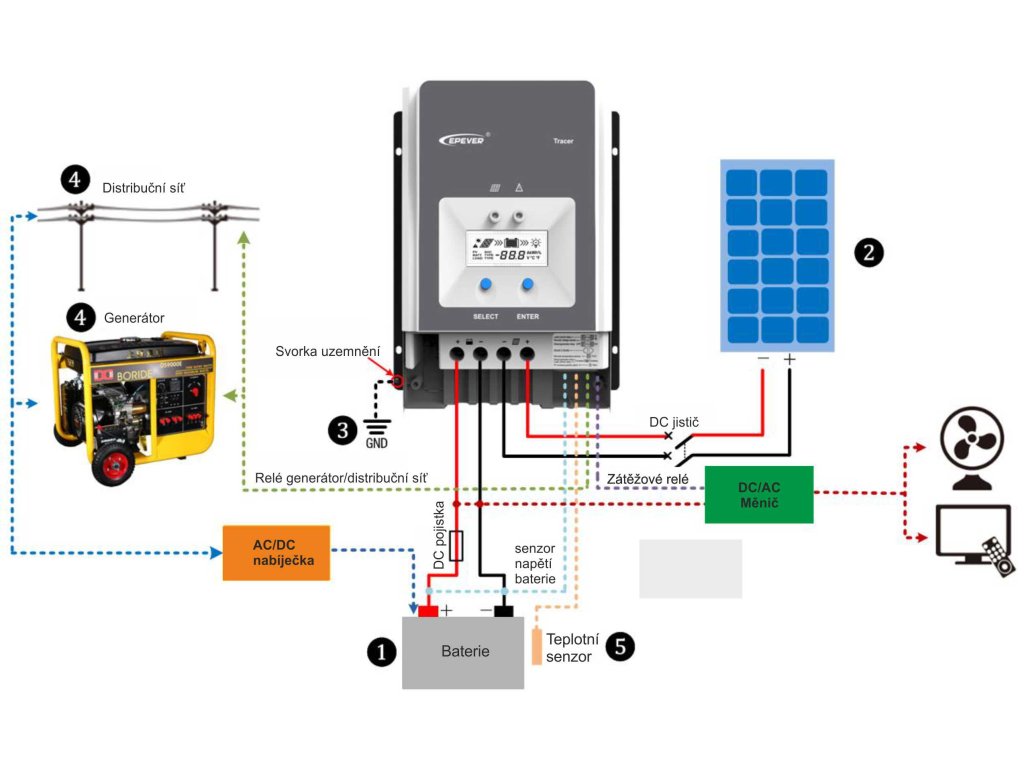

Relé záťaže alebo automatického riadenia generátora uľahčujú vytvorenie hybridného systému napájania. Komplexné elektronické ochrany, vrátane ochrany proti prebíjaniu, nadmernému vybíjaniu a ochrany proti obráteniu polarity FV účinne zaisťujú bezpečnejšiu a spoľahlivejšiu prevádzku solárneho systému po dlhšiu dobu. Izolované rozhranie RS485 so štandardným komunikačným protokolom MODBUS a 5V napájaním uľahčuje spotrebiteľovi zariadenie rozšíriť, podporuje prevádzku až 8 regulátorov v rade pre rozšírenie systému a spĺňa rôzne monitorovacie požiadavky, takže ho možno použiť v rôznych zariadeniach, ako napr. solárne RV, domáce systémy, terénne monitorovanie, atď.
Základné vlastnosti:
Certifikácia CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
Vysoko kvalitné a málo poruchové súčiastky od spoločností ST a Infineon pre zaistenie čo najdlhšej životnosti výrobku
Pokročilá technológia MPPT a veľmi vysoká rýchlosť sledovania až 99,5 %
Maximálna účinnosť prenosu DC/DC, až 98,7 %
Pokročilý riadiaci algoritmus MPPT minimalizuje straty MPP a stratový čas
Presnosť rozpoznania a sledovania v najvyššom bode viacnásobných vrcholných hodnôt MPP< br />Široký rozsah prevádzkového napätia MPP
Automatický riadiaci systém pre obmedzenie nabíjacieho výkonu a prúdu prekračujúceho menovitú hodnotu
Podpora štyroch typov batérií: Hermeticky uzavretá, gélová, zaplavená a užívateľsky nastaviteľná
Funkcia kompenzácie teploty batérie
Záznam energie v reálnom čase a štatistická funkcia
Funkcia automatického zníženia výkonu pri prekročení teploty
Stopercentná prevádzka pri plnom zaťažení v rozpätí teplôt pracovného prostredia v rámci nabíjania a vybíjania
Podpora až 8 jednotiek v rade pre rozšírenie systému
Signál externého záťažového spínača riadiaceho záťažové relé na realizáciu diverzifikovaných režimov pracovného zaťaženia
Prvé a druhé odpojenie ovládania záťaže, obsahuje dva relé kontakty
Dizajn automatického riadenia funkcie a relé generátora
Automaticky riadené relé sieť/generátor uľahčujúce vytvorenie hybridného systému napájania
Možnosť diaľkového snímača teploty a napätia pre zber presných dát o teplote a napätí batérie
Izolovaný port RS-485 s výstupom 5V DC/200 mA pre elektrické zariadenia s protokolom MODBUS a bez vlastného napájania
Sledovanie a nastavenie parametrov pomocou mobilných aplikácií alebo počítačového softvéru.
Rozmery: 394×242×143 mm
Váha: 7,4 kg
Dodatočné parametre
Kategória: | Solární regulátory EPsolar |
---|---|
Záruka: | 2 roky |
Hmotnosť: | 7.4 kg |
