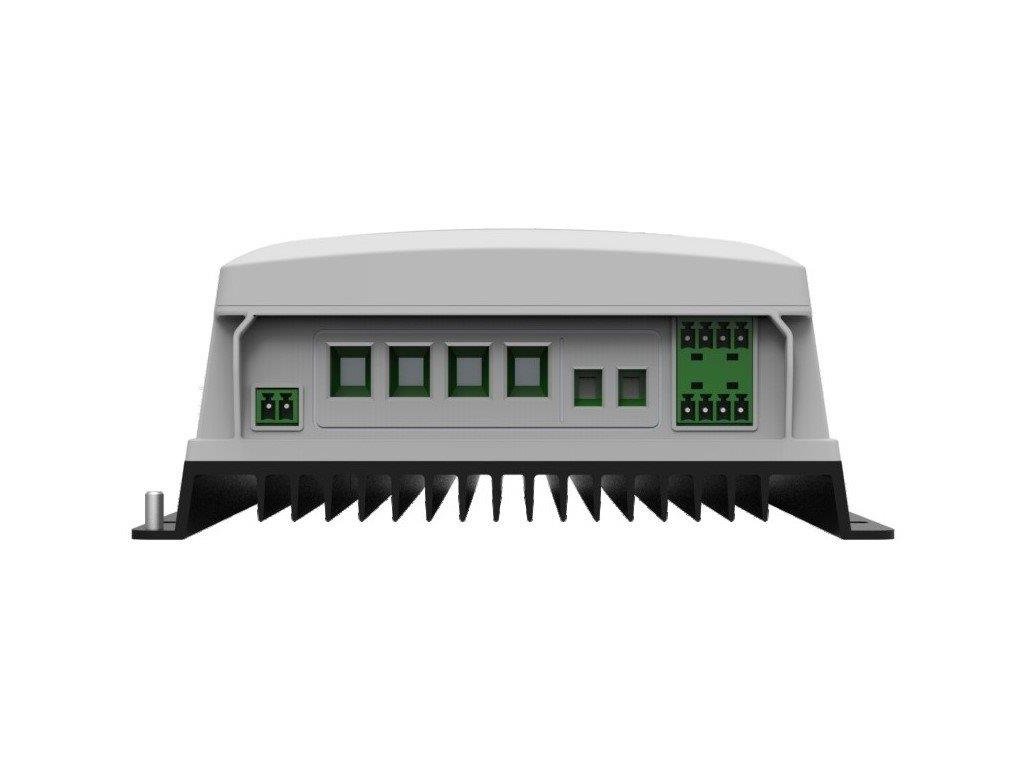

MPPT solárny regulátor EPsolar 100VDC/30A DuoRacer - 12/24V

Podrobný popis

MPPT regulátor nabíjania DuoRacer DR3210N-DDS je určený na nabíjanie dvoch batérií – palubnej aj štartovacej (znázornených nižšie ako BATT1 a BATT2) v solárnom systému. Tento regulátor podporuje niekoľko typov hlavných batérií (BATT1), vrátane uzavretých, gélových, zaplavených, LiFePO4 a Li-NiCoMn batérií, ktoré sú vhodné pre RV, karavany, lode atď. Zariadenie automaticky rozpozná napätie systému batérie štartéra (BATT2) a po splnení podmienok sa batéria dobije.



Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie / zvýšiť prúd a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel.

Solárny regulátor DuoRacer je vybavený najnovšou technológiou MPPT (Maximum PowerPoint Tracking) – sledovanie bodu maximálneho výkonu s prepracovaným algoritmom sledovania, kedy solárny modul pracuje pri ideálnom napätí, ktoré solárny modul môže produkovať pri čo najvyššom dostupnom výkone. Pri porovnaní s klasickým regulátorom PWM zvyšuje technológia MPPT účinnosť nabíjania o cca 30%. Maximálny nabíjací výkon do batérie tohto modelu je 30A čo zodpovedá výkonu panelu 390 Wp pokiaľ máte 12V batériu, alebo 780 Wp ak máte 24V batériu. V prípade, že bude panel dávať vyšší výkon, potom ho regulátor iba obmedzí na svoj nominálny max. výkon. Výkon FV panelov nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora – teda 580Wp resp. 1170Wp!

Solárne panely môžete prepájať do série, ich výstupné napätie na prázdno označované ako Voc však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 100V – prekročenie tejto hodnoty regulátor trvalo poškodí ( tu je nutné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu je pri 25C). Preto neodporúčame, aby hodnota uvedeného Voc prekračovala 90V)


Hlavné funkcie:
- Technológia sledovania bodu maximálneho výkonu s extrémne rýchlou sledovacou rýchlosťou a účinnosťou sledovania viac ako 99,5 %
- Pokročilý algoritmus riadenia MPPT pre minimalizáciu straty rýchlosti a straty času MPP
- Širší rozsah prevádzkového napätia MPP pre zlepšenie využitia FV modulu
- Funkcia automatického riadenia nabíjania a obmedzenia nabíjacieho prúdu (BATT1)
- Vysoko kvalitná a nízka miera zlyhania komponentov ST, TI a Infineon pre zaistenie životnosti produktu
- Digitálne riadenie obvodu adaptívneho trojstupňového nabíjacieho režimu pre zvýšenie životnosti BATT1.
- Typ BATT1 je možné nastaviť pomocou LED/LCD.
- Ak po dlhú dobu nedochádza k nabíjaniu a FV pole má nízke napätie (FV<5V), regulátor prejde do režimu nízkej spotreby.
- 100% nabíjanie a vybíjanie v prevádzkovom teplotnom rozsahu.
- Riadiaci signál AES pre chladničku do auta
- Štandardný protokol Modbus a komunikačný port RS485 (5V / 200 mA).

Funkcia vstavaného displeja:
  ;Slučka displeja: FV napätie → FV prúd → FV energie → Generovaná energia → Napätie BATT1 → Prúd BATT1 → Max. napätie BATT1 → Min. napätie BATT1 → Teplota BATT1 → Typ batérie BATT1 → Napätie BATT2 → Prúd BATT2 → Max. napätie BATT2 → Min. napätie BATT2 → FV napätie





Vzdialený displej MT11  (voliteľné príslušenstvo, nie je súčasťou) dodávky môže zobrazovať rôzne prevádzkové dáta a informácie o poruchách systému. Informácie je možné zobraziť na podsvietenej LCD obrazovke, tlačidlá sú ľahko ovládateľné a číselný displej je dobre čitateľný. .neosolar.sk/userfiles/images/Extern%C3%AD%20displej%20MT11.jpg" width="250" class="img-fluid" />


Aplikácia pre DuoRacer regulátory je na stiahnutie tu .

Podrobné informácie k DuoRacer nájdete v priloženom manuáli.
