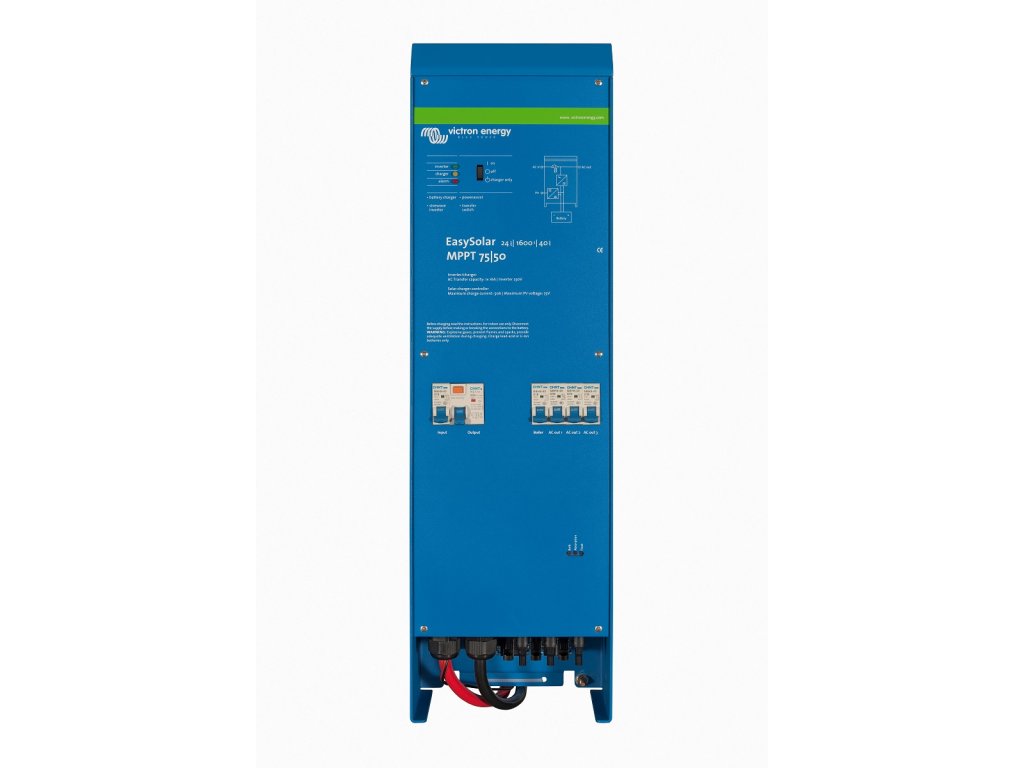

Hybridná solárna jednotka EasySolar 1600VA/24V s AC ističmi

Komplexné multifunkčné riešenie pre rodinné domy, rekreačné objekty, chaty a podobne. Systém zvyšuje Vašu energetickú nezávislosť vlastnou vyrobenou elektrinou a napája energiou spotrebiča aj v prípade výpadkov dodávok štandardnej rozvodnej siete (blackout).

EasySolar funguje ako centrálna jednotka. Priamo na nej sa pripájajú fotovoltaické panely - zdroj solárnej energie, batérie na skladovanie energie, prípojka rozvodnej siete ako záložný zdroj a spotrebiče. Všetko jednoducho bez potreby čokoľvek otvárať a zložito montovať alebo nastavovať. Chod a celkové fungovanie sa riadi vnútornou sofistikovanou logikou.

Ide o kompaktné zariadenie dva v jednom spájajúce zariadenie menič/nabíjačku (MultiPlus) a solárne MPPT regulátor. Menič/nabíjačka odoberá vyrobenú energiu priamo zo solárneho systému a/alebo energiu uloženú v batérii, premieňa ju na striedavý prúd a napája pripojené 230 V AC spotrebiče. V najnutnejších prípadoch (pozri ďalej) využíva aj energiu z distribučnej siete (alebo iného zdroja, napríklad generátora). Solárny MPPT regulátor maximalizuje množstvo vyrobenej energie z fotovoltaických panelov, odovzdáva energiu meniču/nabíjačke pre napájanie spotrebičov a prebytky energie ukladá do batérie pre jej budúce využitie v čase nedostatku solárnej energie (napríklad v noci).

< /div>

Základný princíp fungovania EasySolaru< /div> >

Ak je k dispozícii rozvodná sieť, EasySolar podľa nastavenia môže dodávať/ alebo nedodáva prebytočnú energiu späť do distribučnej siete. V našich podmienkach je preferované nastavenie bez dodávok do rozvodnej siete - solárnej energie, ktorú aktuálne nespotrebujú ani spotrebiče (výroba energie zo slnka je vyššia ako jej aktuálna spotreba) a nie je uložiteľná v batérii (tá je v danej chvíli nabitá), tak HUB-1 nevyrobí, čo zaistí automatickým tlmením výroby integrovaným MTTP solárnym regulátorom.

Sofistikovaný softvér

Pre integrovaný menič/nabíjačku existuje viac verzií softvéru, ktoré môžu byť použité na rôzne účely a nastavenia. Štandardne je od výrobcu použitý softvér radu 100, v ktorom sa EasySolar chová ako jednoduchá UPS-ak je k dispozícii rozvodná sieť, využíva ju v plnom rozsahu a neuprednostňuje vyrobenú solárnu energiu. Pre sofistikované fungovanie popísané v tomto dokumente, teda maximálne využívanie solárnej energie a minimalizáciu odberov zo siete, je v EasySolare nahradený pôvodný softvér špeciálnou verziou radu 300 s funkciou HUB-1.

< div>

Zariadenie je koncipované ako jednofázové. V prípade potreby je možné z troch samostatných jednotiek vytvoriť aj trojfázový systém.

EasySolar je schopný napájať spotrebiče výlučne len zo solárneho systému a/alebo batérie bez nutnosti využívať sieť až do súhrnného odberu spotrebičmi cca 1300 W. Odporúčame tak na EasySolar napájať spotrebiče bežne odoberajúce súhrnne maximálne 1300 W a len výnimočne a časovo obmedzene aj viac.

Ak je odber spotrebičmi ešte vyšší ako 1300 W a je súčasne k dispozícii rozvodná sieť, začne EasySolar využívať energiu rozvodnej siete, aby predišiel svojmu preťaženiu. Za tohto stavu sa snaží maximum energie odoberať z batérie a minimum aktuálne potrebnej energie z rozvodnej siete. Pripojenie siete je plynulé bez prerušenia napájania spotrebičov. Pri odznení preťaženia je rozvodná sieť automaticky odpojená a energia sa odoberá opäť iba z batérie. Odpojenie od siete je plynulé bez prerušenia napájania spotrebičov. Ide o unikátnu funkciu GridAssist. Pokiaľ nie je pri vyšších odberoch ako 1300 W k dispozícii rozvodná sieť, môže dôjsť k nedeštruktívnemu preťaženiu meniča EasySolaru s prerušením dodávky napájania spotrebičov (nie je dostatočný výkon meniča). V stave preťaženia má EasySolar snahu automaticky obnoviť napájanie spotrebičov. Pokiaľ preťaženie pretrváva, prejde menič EasySolaru do trvalého poruchového stavu (nabíjanie batérie solárnym systémom ale ďalej funguje nezávisle na meniči). Odblokovanie a uvedenie do štandardného stavu vykonáme jednoduchým manuálnym vypnutím a zapnutím na čelnom paneli EasySolaru.

Maximálny súhrnný odber spotrebičmi nesmie prekročiť 5000 W. preťaží (odber z batérie) a zariadenie zahlási poruchu a/alebo vypadne niektorý z AC ističov na vstupe alebo výstup z EasySolaru. Pripájanie rozvodnej siete pri preťažení meniča (odber spotrebičmi nad hodnotu 1300 W, ale do súhrnného odberu 5000 W) sa deje veľmi rýchlo do cca jednej sekundy. Nehrozí tak prerušenie dodávky napájania.

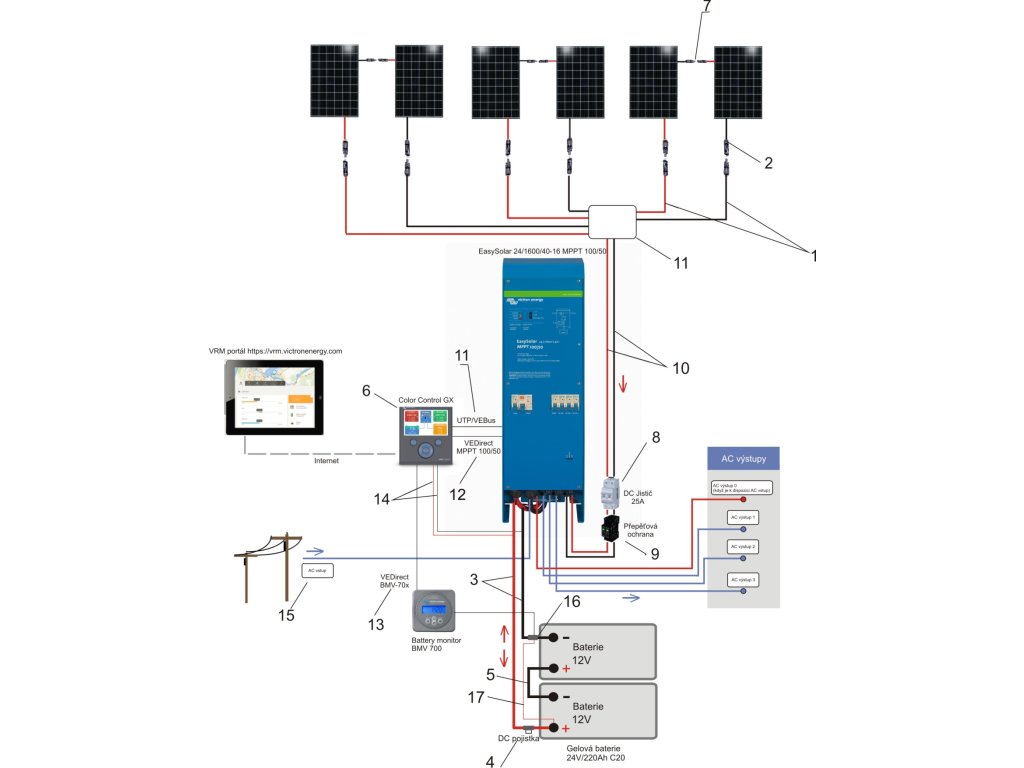

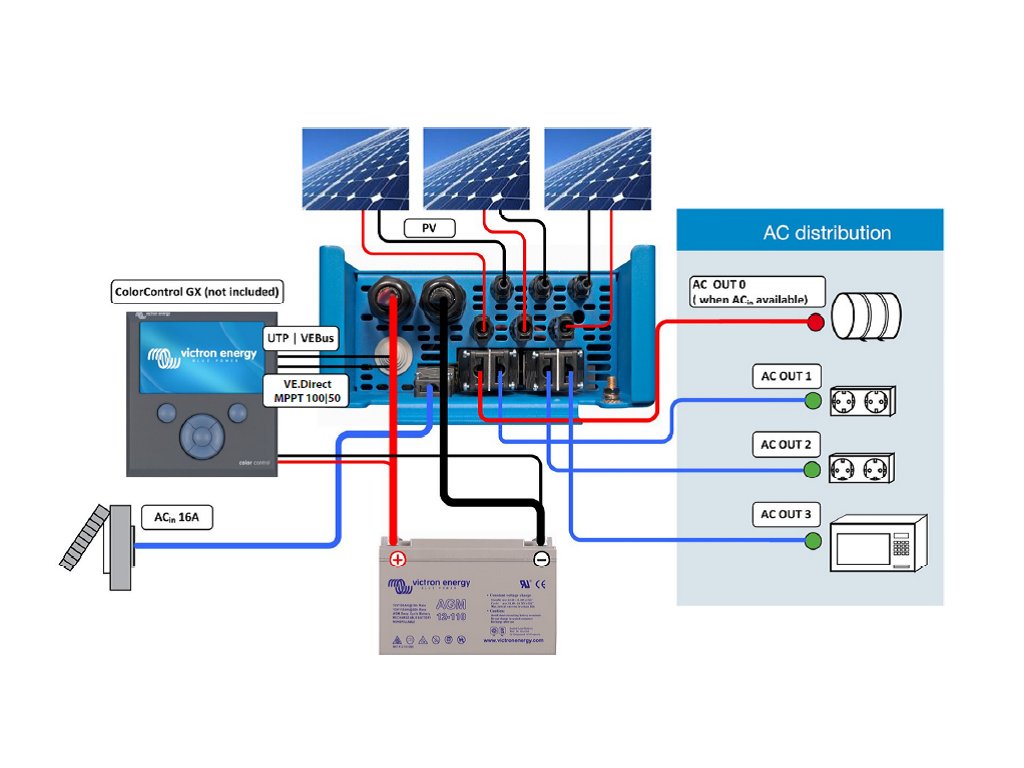

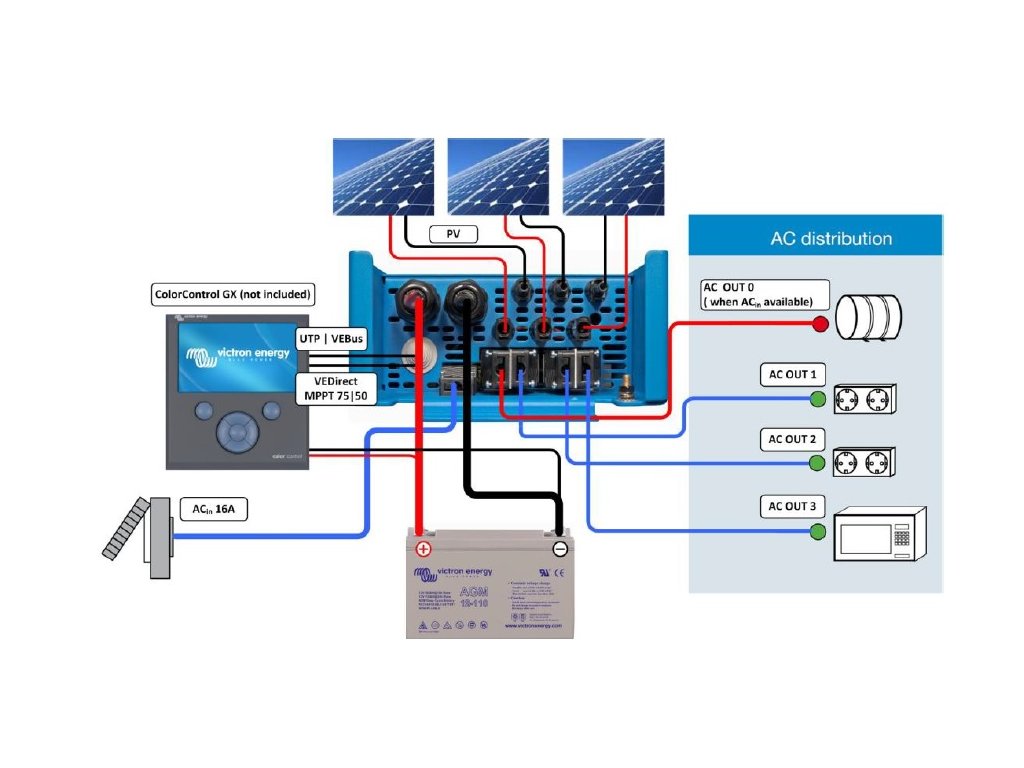

Celé zariadenie je montážne priateľské v štýle zapoj a funguj. Veľkou prednosťou EasySolaru je vnútorné káblové prepojenie meniča/nabíjačky a solárneho MPPT regulátora na spoločnú batériu v kombinácii s istením. To uľahčuje a zrýchľuje vlastnú montáž. Všetky hlavné prípoje sa realizujú v spodnej časti EasySolaru bez nutnosti jeho otvárania:
